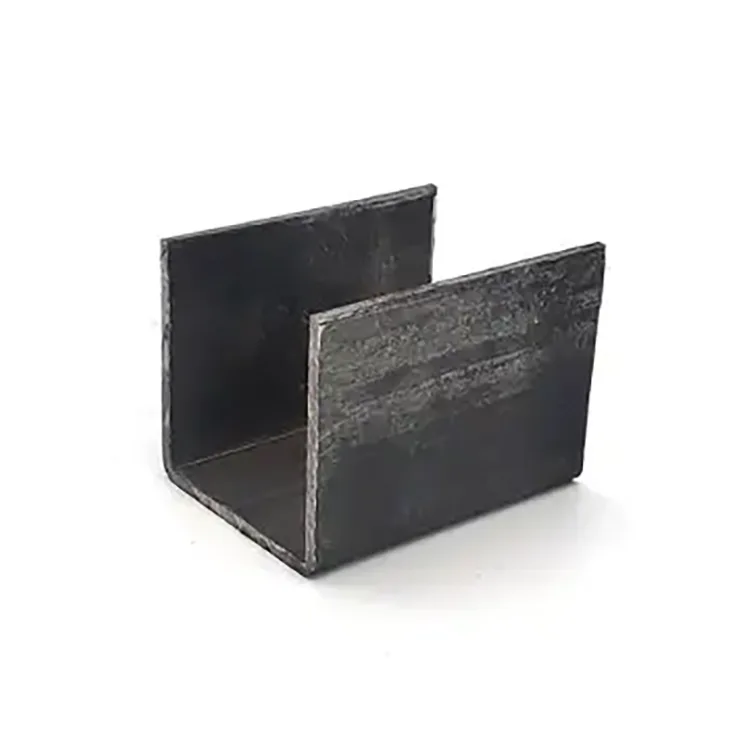

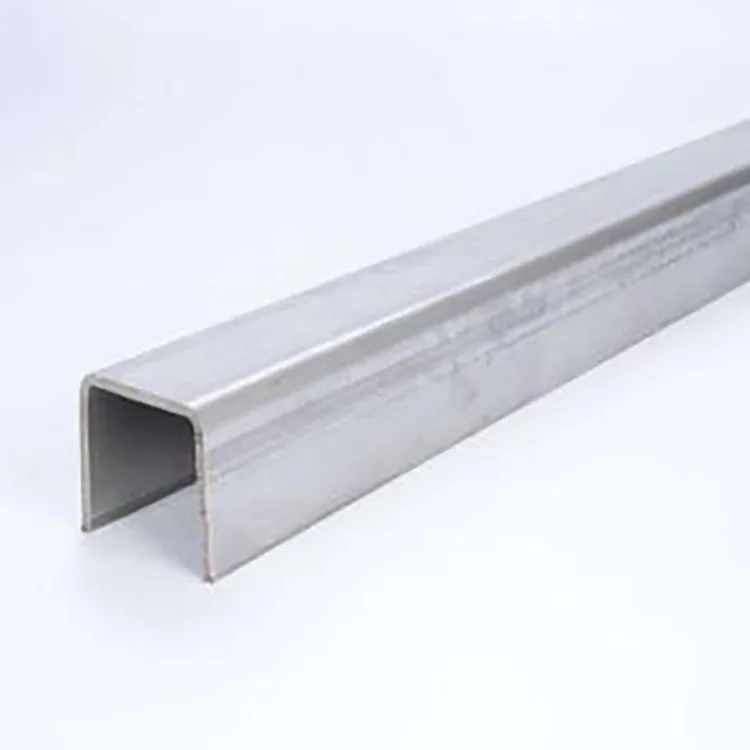

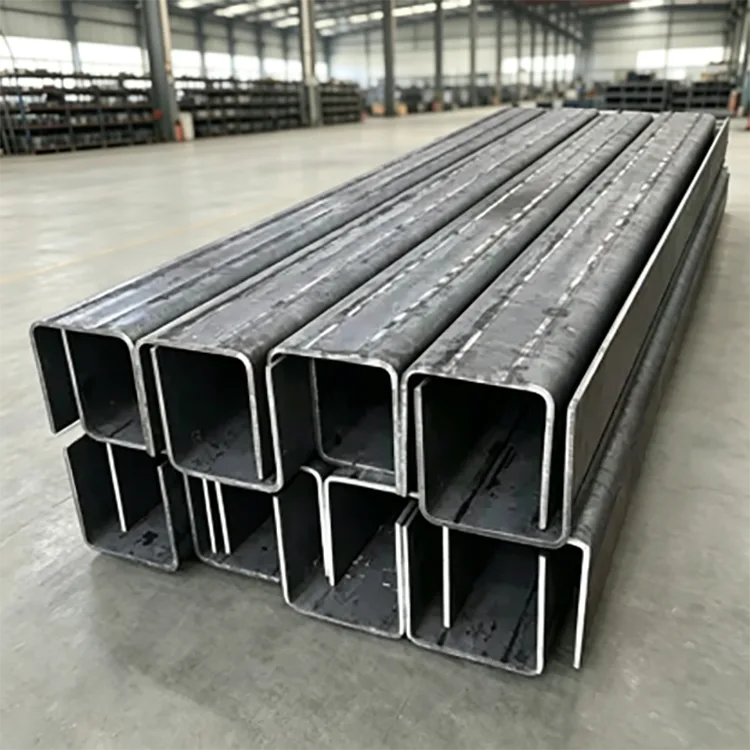

Le profilé en U formé à froid est développé pour les projets dans lesquels l'acier à profilé traditionnel est trop lourd et coûteux, tandis que les tubes carrés ou rectangulaires sont plus chers ou moins pratiques à fixer et à positionner. Fabriquée à partir de bandes d'acier de qualité grâce à un formage à froid intégré à température ambiante, la section présente une rainure régulière en forme de U, un accès ouvert et un positionnement précis.
Comparé aux sections C et Z, qui sont principalement utilisées comme pannes de toit et de mur, l'acier pour profilés en U est mieux adapté aux supports, aux profilés de fixation, aux bases d'équipement, aux pièces encastrées, aux supports de tuyaux, aux structures de guidage et aux cadres de clôture. Sa rainure ouverte le rend également pratique pour le boulonnage, le serrage, le guidage et le positionnement lors de l'installation.
Pour cette raison, il est particulièrement adapté aux ateliers intérieurs secs, aux usines fermées et à d'autres environnements non corrosifs sans pluie, brouillard salin ou exposition aux acides et aux alcalis, en particulier là où le coût des matériaux et l'efficacité de l'installation doivent être contrôlés.
|
Article |
Spécification |
|
Matériel |
Acier au carbone Q235B, acier formé à froid à haute résistance Q355B |
|
Tailles standards |
U80, U100, U120, U140, U160, U180, U200, U250, U300 |
|
Épaisseur de paroi |
0,8 à 3,0 mm ; tailles ultra fines, à parois épaisses et non standard disponibles |
|
Longueurs standards |
6 m, 9 m, 12 m |
|
Longueur personnalisée |
Découpe à longueur fixe selon dessins ou exigences du projet |
|
Surface |
Acier noir naturel, surface plane, sans calamine visible, torsion ou déformation |
|
Standard |
GB/T 6728-2017, sections en acier à paroi mince formées à froid |
|
Traitement personnalisé |
Pré-poinçonnage, découpe d'angle, découpe en angle, rainurage et dimensions irrégulières |
La production commence par l'inspection à l'arrivée de la bobine d'acier, suivie d'un nivellement et d'un redressage automatiques pour libérer les contraintes du matériau. La bande passe ensuite par plusieurs stations de profilage pour créer progressivement la section en forme de U, suivie d'un dimensionnement précis, d'une découpe servo CNC à longueur fixe et en option d'un poinçonnage automatique ou d'une découpe d'angle.
Les profilés finis sont à nouveau redressés avant une inspection visuelle et dimensionnelle complète, le regroupement et le stockage.
Inspection des bobines d'acier → nivellement et redressage → formage à froid progressif → dimensionnement des sections en U → découpe CNC à longueur fixe → poinçonnage/coupe d'angle → redressage secondaire → inspection dimensionnelle et visuelle → regroupement et stockage
Contrairement aux profilés laminés à chaud, ce procédé ne fait pas appel à une étape de laminage à haute température. Il permet de contrôler les dimensions du profil, la rectitude, la position des trous et la géométrie des bords lors du formage continu, ce qui est utile pour les projets nécessitant un assemblage précis.
Le formage à froid augmente la résistance de l'acier grâce à l'écrouissage, permettant d'utiliser une section à paroi plus fine au lieu d'un canal traditionnel plus lourd dans des applications appropriées. Le résultat est une consommation d’acier réduite et des coûts de transport, de levage et d’installation réduits.
Dans les applications typiques de support léger et moyen, la conception formée à froid peut être plus de 30 % plus légère que l'acier à profilé traditionnel, contribuant ainsi à réduire les coûts de matériaux, de transport et de main d'œuvre.
La section ouverte en forme de U constitue l’un de ses principaux avantages pratiques. Il fournit une surface pratique pour la fixation des fentes, le guidage, la limitation, le positionnement des équipements, le serrage des tuyaux et la construction intégrée.
C'est également là que la section diffère de l'acier C et Z. Les sections C et Z sont généralement sélectionnées pour les pannes, tandis que l'acier pour profilés en U est plus souvent utilisé lorsque le profilé lui-même doit fonctionner comme un support, une base, un guide ou un canal de fixation.
Les profilés sont formés sur une ligne de profilage automatique et passent par des processus de dimensionnement et de redressage. Cela permet de maintenir des dimensions de section constantes, des bords droits et une torsion contrôlée.
Pour les projets utilisant des trous pré-perforés ou des éléments de longueur fixe, l'objectif est de fournir des composants pouvant être assemblés directement plutôt que coupés ou corrigés à plusieurs reprises sur site.
La surface naturelle en acier noir ne possède pas de revêtement galvanisé qui doit être pris en compte lors de la découpe ou du soudage. Le matériau peut être coupé, percé, soudé ou plié selon les exigences de fabrication.

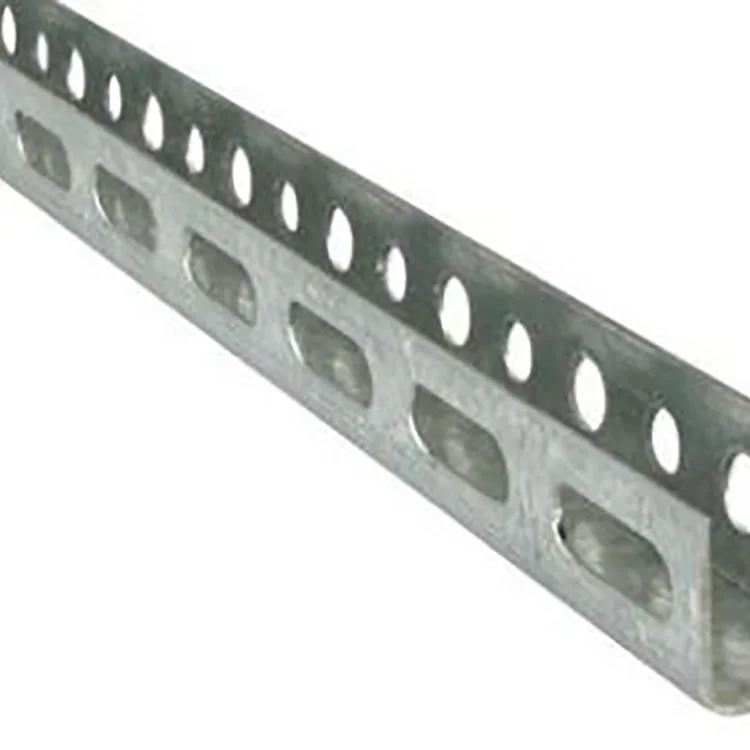

Des trous pré-perforés, des fentes, des coupes d'angle et des sections de longueur fixe peuvent également être produits avant expédition, réduisant ainsi la quantité de traitement sur site requise pour les projets de rénovation et de support d'équipement.
Une section en U correctement formée présente une surface plane, des bords réguliers et une géométrie cohérente. Après assemblage, les composants peuvent conserver des espaces uniformes et un aspect général soigné, ce qui les rend adaptés non seulement à la charpente métallique fonctionnelle, mais également aux structures intérieures visibles, aux ateliers et aux zones d'exposition ou de showroom.
La conception à paroi mince formée à froid peut réduire le poids de plus de 30 % par rapport à l'acier à profilé traditionnel, ce qui peut réduire les coûts de transport, de levage et de main d'œuvre.
Le profilage et le redressage CNC fournissent des dimensions et une rectitude constantes, contribuant ainsi à réduire les travaux de découpe, de perçage et de correction après la livraison.
La rainure standard en forme de U peut être utilisée directement pour la fixation, le guidage, le support et le positionnement. Grâce à des trous ou des fentes pré-perforés, de nombreux composants peuvent être assemblés sans fabrication supplémentaire sur site.
Le durcissement à froid améliore la résistance de la section formée, la rendant adaptée aux supports de charges légères et moyennes, aux supports d'équipement, aux supports de tuyaux et aux structures d'enceinte lorsque la section est correctement sélectionnée pour la charge.
Le projet impliquait un atelier de production moderne et intelligent avec un environnement intérieur sec et contrôlé en termes de poussière. Le client avait besoin d'un grand nombre de supports de fixation d'équipements et de cadres de support de canalisations, avec des exigences en matière de stabilité structurelle, de planéité élevée et de coût de projet maîtrisé.
Le matériau sélectionné était le profilé en U formé à froid Q235B, U100 à U140, avec une épaisseur de paroi de 1,5 à 2,0 mm et des trous de positionnement pré-percés.
La rainure en forme de U répondait aux exigences de positionnement de l'équipement et de fixation des tuyaux sans soudage supplémentaire sur site. L'efficacité de l'installation a augmenté de 40 %, tandis que la conception légère a réduit les besoins de transport et de levage. Par rapport à la solution traditionnelle en profilé d'acier, le coût global du projet a été réduit de 23 %.
La planéité élevée du profil a également contribué à éviter les écarts d'installation autour de l'équipement. Le système de support terminé est resté stable et sans desserrage, avec un agencement soigné de l'atelier et une acceptation unique du projet.
Une ancienne usine industrielle avait besoin de nouvelles cloisons intérieures, de supports d'équipement et de structures de fixation de canalisations. Le bâtiment existant ayant une capacité de charge limitée, les sections en acier lourdes n'étaient pas adaptées à la rénovation.
Le projet a utilisé le profilé en U formé à froid Q235B en plusieurs tailles en fonction des différentes exigences de support.
La section légère a permis de respecter les limites de charge du bâtiment existant sans augmenter inutilement la charge structurelle. Sa forme compacte était également plus facile à installer dans des zones confinées autour des équipements et des canalisations existants.
Après l'installation, les structures améliorées ont fourni un support stable tout en conservant une disposition propre, ce qui rend le canal en U adapté à la rénovation légère d'usine intérieure.
Il est principalement recommandé pour les environnements intérieurs secs et aérés, sans pluie directe ni exposition corrosive. Pour les ateliers humides, un apprêt antirouille supplémentaire doit être envisagé. Les environnements extérieurs, embruns salins et fortement corrosifs nécessitent un revêtement de protection adapté ou un profilé en acier différent.
Q235B convient aux supports d'éclairage généraux, aux supports et aux structures de clôture. Q355B est recommandé lorsqu'une résistance plus élevée est requise, comme dans le cas de portées plus grandes, de bases d'équipement plus lourdes ou de travaux de renforcement.
Les U80 à U120 peuvent être utilisés pour les supports de tuyaux et d'équipements plus petits. Les modèles U140 à U200 conviennent aux structures de boîtiers principales et aux bases de rack. Pour les renforts plus lourds et les bases plus grandes, des sections plus grandes telles que U250–U300 peuvent être envisagées en fonction de la charge réelle.
0,8 à 1,2 mm est généralement utilisé pour le positionnement léger et les applications non porteuses ; 1,5 à 2,0 mm convient aux structures de support ordinaires ; 2,5 à 3,0 mm sont destinés aux applications de support et de renforcement plus lourdes.
La taille finale de la section doit être confirmée en fonction de la portée, de la charge, de la méthode de fixation et des conditions d'installation plutôt que sélectionnée uniquement en fonction de la taille du profil.
Le produit standard est fourni en acier noir naturel sans revêtement galvanisé. Cela facilite la découpe, le soudage et le perçage ultérieurs et permet à l'acheteur d'appliquer un apprêt, une peinture ou un autre traitement de surface approprié si nécessaire.
Le produit est le mieux adapté pour :
Usines et ateliers intérieurs secs
Cadres de support d'équipement
Structures de support de tuyaux et de câbles
Bases d'équipement
Cloisons et enceintes intérieures
Composants en acier intégrés
Structures de guidage et de positionnement
Projets de rénovation d'acier léger
Pour les structures extérieures, les zones côtières, l’humidité persistante ou les environnements exposés aux acides et aux alcalis, une protection contre la corrosion doit être spécifiée avant la production.
Le canal en U peut être produit selon les dessins du projet plutôt que de se limiter aux tailles standard. Le traitement disponible comprend des trous pré-perforés, des fentes, des coupes d'angle, des coupes en angle, des coupes à longueur fixe et des dimensions non standard.
Pour les projets utilisant des composants de support répétés, le prétraitement peut réduire les découpes et les perçages sur site. Les acheteurs peuvent fournir des dessins, les dimensions des sections, l'espacement des trous, les exigences de longueur et la qualité du matériau lorsqu'ils demandent un devis.
Pour les commandes plus importantes, la production peut être organisée en fonction de la combinaison de tailles requise et du calendrier de livraison, avec une inspection dimensionnelle effectuée avant le regroupement et l'expédition.
Le contrôle qualité commence dès la bobine d'acier entrante, où la qualité du matériau et les conditions dimensionnelles de base sont vérifiées avant le formage.
Pendant la production, les principaux points de contrôle sont le nivellement des bandes, la stabilité du profilage, les dimensions des sections, la rectitude, la position des trous et la longueur de coupe. Après le formage, les profilés subissent un redressage secondaire et une inspection finale visuelle et dimensionnelle.
Une attention particulière est portée à la torsion, à la déformation, à l'état des bords et à la cohérence entre les lots. Pour les produits pré-perforés, la position et l'espacement des trous sont également vérifiés car ces dimensions affectent directement l'installation.
Cette approche de production est importante pour les projets où le profilé en U livré doit correspondre aux dessins et être assemblé avec d'autres composants fabriqués sans correction répétée sur site.
Pour les applications adaptées à des charges légères et moyennes, le formage à froid introduit un écrouissage et peut fournir une résistance plus élevée au matériau formé. La section est également dimensionnellement régulière et résistante à la déformation lorsqu'elle est correctement sélectionnée et installée. Pour les structures primaires fortement chargées, le calcul de charge requis doit déterminer si un canal plus lourd ou une section à haute résistance est nécessaire.
Il peut remplacer les profilés en acier traditionnels dans de nombreuses applications à charges légères et moyennes telles que les supports, les supports, les enceintes, les structures encastrées et les bases d'équipement. Il ne devrait pas remplacer automatiquement les poutres primaires lourdes ou les structures soumises à des impacts importants ou à des charges concentrées.
Oui. Le pré-poinçonnage, la découpe d'angle, le rainurage, la découpe en angle et les longueurs fixes non standard peuvent être produits selon les dessins. Cela permet aux composants d'arriver prêts à être assemblés.
Les profilés C et Z sont principalement utilisés pour les pannes de toiture et de mur. Les profilés en U sont plus couramment utilisés pour les supports, les bases, les pièces encastrées, les canaux de fixation, les guides et les structures de positionnement. La sélection doit suivre la fonction structurelle réelle.
Une section correctement fabriquée passe par un formage, un dimensionnement et un redressage en plusieurs passes pour contrôler la torsion et la déformation conformément aux exigences standard applicables. Le matériau, l’épaisseur de paroi, la taille des sections et la méthode d’installation appropriés sont également importants pour maintenir la stabilité dimensionnelle en service.
Le Q235B convient aux applications générales de support d’éclairage et de boîtier. Le Q355B offre une résistance supérieure et convient mieux aux bases d'équipement plus lourdes, aux portées plus grandes et aux travaux de renforcement lorsque la conception structurelle l'exige.
Oui. Le produit standard est de l'acier noir naturel, il peut donc être traité avec un apprêt, une peinture, un revêtement en poudre ou une galvanisation appropriés en fonction de l'environnement du projet et des exigences de corrosion.
