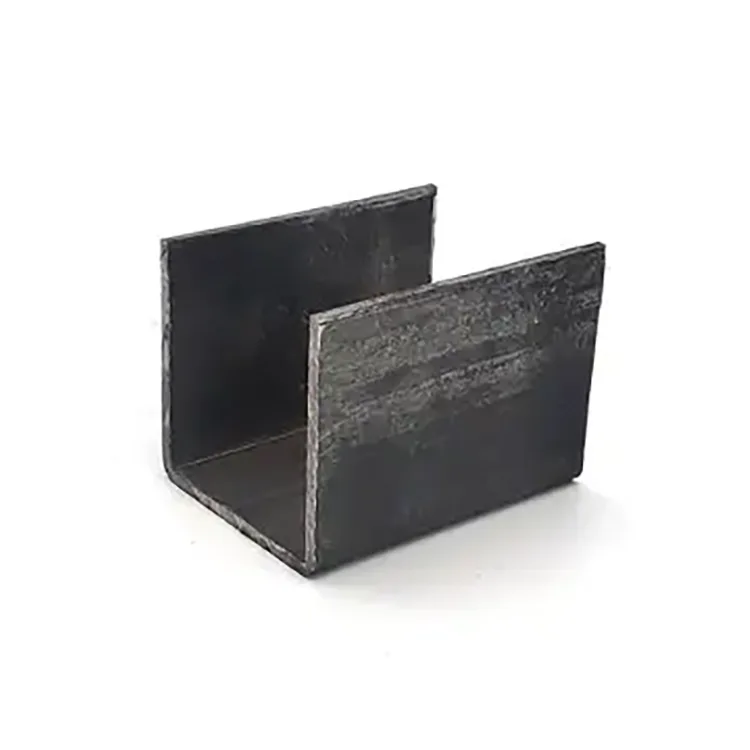

Profilés en U en acierest une section structurelle en forme de U utilisée dans les systèmes de support en acier, les cadres d'équipement, les rails de guidage, les supports et les structures encastrées. Sa géométrie de canal ouvert offre une combinaison pratique d'espace de section, de stabilité latérale et d'adaptabilité d'installation.
Rongheng Intelligent Manufacturing fournit des sections de canaux standard ainsi que des profils personnalisés basés sur des dessins, y compris la largeur, la profondeur, l'épaisseur de paroi, la longueur fixe et la position des trous spéciaux des canaux.
|
Géométrie du canal ouvert
La section transversale en forme de U offre un espace de canal ouvert pour les arrangements de support structurel, de connexion et d'installation. |
Plusieurs tailles de sections
Des plages communes de hauteur, de largeur de pied et d'épaisseur de paroi sont disponibles, avec des dimensions non standard adaptées aux dessins du projet. |
Options de traitement
La découpe, le poinçonnage, le perçage, le biseautage et le chanfreinage peuvent être organisés en fonction du processus d'installation ou de fabrication requis. |
| Spécification | Gamme disponible |
|---|---|
| Hauteur des sections | 30 mm à 300 mm |
| Largeur des jambes | 25 mm-250 mm |
| Épaisseur de paroi | 2,0 mm-12,0 mm |
| Longueur standard | 6 m, 9 m, 12 m |
| Longueur | Longueurs fixes non standard disponibles |
| Matériaux courants | Q235B, Q355B, SS400, A36 |
| Matériaux spéciaux | Peut être assorti selon les exigences du projet |
Différentes applications peuvent nécessiter différentes profondeurs, largeurs, épaisseurs ou configurations de connexions. Au lieu de limiter l'approvisionnement aux profils standards, Rongheng peut organiser une production personnalisée en fonction des dessins et des exigences dimensionnelles.
|
Largeur du canal
Personnalisé en fonction de l'espace de connexion requis et de la disposition d'installation. |
Profondeur du canal
Adapté aux dimensions de section et à la disposition structurelle requises. |
Épaisseur de paroi
Disponible dans la plage fournie de 2,0 à 12,0 mm ou selon les exigences du projet. |
Longueur fixe
Longueurs standard de 6 m, 9 m et 12 m, avec coupe non standard disponible. |
| Surface | Caractéristique principale | Considération typique |
|---|---|---|
| Acier noir | Surface en acier non traité standard | Convient lorsqu'un traitement de surface supplémentaire n'est pas requis au stade de la fourniture |

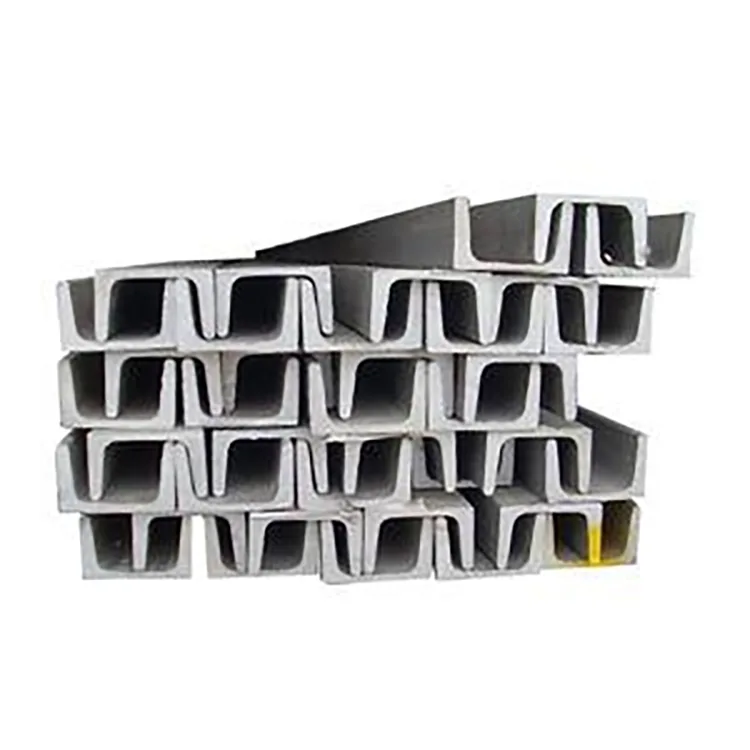

| Galvanisé à chaud | Le revêtement en zinc offre une protection supplémentaire contre la corrosion | Convient aux structures extérieures ou exposées à l'humidité |
| Zinc-Aluminium-Magnésium | Option de revêtement anticorrosion | Peut être envisagé selon l’environnement du projet |
| Peint | Revêtement protecteur appliqué sur la surface en acier | Utilisé selon les exigences d’esthétique et de protection contre la corrosion |
|
Coupe à longueur
Les profilés peuvent être fournis en longueurs standard ou coupés selon les dimensions spécifiées. |
Poinçonnage et perçage
Les trous d'installation peuvent être préparés selon les dessins fournis et les exigences de position des trous. |
|
Biseautage et chanfreinage
Le traitement final peut être organisé si nécessaire pour la fabrication ou l'assemblage. |
Emballage d'exportation
Un emballage antirouille, une identification et une expédition en conteneurs mixtes peuvent être organisés pour les commandes à l’exportation. |
|
Support de structure en acier
Éléments de support et connexions structurelles dans les bâtiments d’usine et les structures en acier. |
Systèmes de murs-rideaux
Quilles, composants de charpente et éléments de connexion structurels. |
Cadres d'équipement
Bases d'équipement, supports de guidage et composants de montage structurel. |
|
Entrepôt et logistique
Composants pour rayonnages de stockage et équipements de transport logistique. |
Transport ferroviaire et tunnels
Composants de support utilisés dans les ouvrages d'art du transport ferroviaire et des tunnels. |
Structures de support photovoltaïque
Composants structurels de support et protégés contre la corrosion pour les installations photovoltaïques. |
|
Pièces intégrées et canaux coulissants
Composants intégrés et emplacements d'installation où un profil de canal est requis. |
Conteneurs et châssis de véhicules
Éléments de structure pour conteneurs, châssis de véhicules et équipements spéciaux. |
Plateformes industrielles
Composants pour plates-formes de maintenance, structures d'accès et supports de protection. |
Si votre projet nécessite un profil de canal spécial, les dimensions du dessin ou de la section peuvent être utilisées comme base pour l'évaluation de la production.
Veuillez fournir la hauteur, la largeur des pieds, l'épaisseur de paroi, la longueur, le matériau, le traitement de surface et la disposition des trous requis, le cas échéant.
| Informations sur le projet | Pourquoi c'est important |
|---|---|
| Dimensions des sections | Détermine la géométrie du profil requise |
| Épaisseur de paroi | Lié à la section spécifiée et aux exigences de l'application |
| Longueur fixe | Permet à l'approvisionnement de correspondre aux dimensions de fabrication ou d'installation |
| Disposition des trous | Aide à coordonner le profil avec les supports et les attaches |
| Environnement de services | Aide à déterminer si une protection de surface supplémentaire est nécessaire |
| Pouvez-vous fournir des dimensions de canal non standard ? | Oui. La largeur, la profondeur, l'épaisseur de paroi et les longueurs fixes des canaux spéciaux peuvent être évaluées en fonction des dessins et des exigences du projet. |
| Les trous d’installation peuvent-ils être préparés avant l’expédition ? | Oui. Le poinçonnage ou le perçage peuvent être organisés lorsque le diamètre, la position et la quantité de trou requis sont fournis. |
| Quel traitement de surface choisir ? | Le choix dépend de l'environnement de service. L'acier noir peut être utilisé lorsqu'une protection supplémentaire contre la corrosion n'est pas requise au stade de la fourniture, tandis que la galvanisation à chaud, le zinc-aluminium-magnésium ou la peinture peuvent être envisagés lorsqu'une protection de surface est nécessaire. |
| Les profilés en U en acier peuvent-ils être utilisés comme rail de guidage ou comme profilé coulissant ? | Il peut être utilisé dans les systèmes de guidage et de canaux coulissants où les dimensions de la section et les exigences d'installation correspondent à la conception de l'équipement ou de l'assemblage. |
Envoyez-nous votre dessin de section, vos dimensions ou vos exigences d'application. Rongheng Intelligent Manufacturing peut coordonner la sélection des matériaux, la production de profils, le traitement de surface, la découpe, le traitement des trous et l'emballage d'exportation selon les exigences de la commande.
