En tant que fabricant et fournisseur d'acier fiable,RonghengfournitAcier à section Z formé à froidpour les bâtiments en acier léger, les toits à grande pente, les entrepôts, les ateliers et les charpentes secondaires. Sa géométrie en forme de Z prend en charge les connexions qui se chevauchent tandis que son processus de laminage à froid offre des dimensions constantes, une utilisation efficace des matériaux et des performances d'installation pratiques.
L'acier à section Z formé à froid est un profilé structurel léger produit par laminage continu de bandes d'acier à température ambiante. Contrairement aux éléments structurels laminés à chaud conventionnels, les sections en Z formées à froid sont conçues pour obtenir des performances de flexion utiles avec un poids de matériau relativement faible. Leurs brides décalées permettent également aux pannes adjacentes de se chevaucher, ce qui les rend particulièrement pratiques pour les arrangements de support de toit continus et les structures de toit à grande pente.
Table des matières
- Qu'est-ce que l'acier à section Z formé à froid ?
- Comment l’acier à section en Z formé à froid est-il fabriqué ?
- Quelles sont les principales spécifications ?
- Pourquoi utiliser l'acier à section Z pour les pannes de toit ?
- Où est utilisé l’acier à section en Z formé à froid ?
- Comment sélectionner la bonne section Z ?
- Acier à section Z vs acier à section C
- Quels contrôles de qualité sont importants ?
- Foire aux questions
- Conclusion

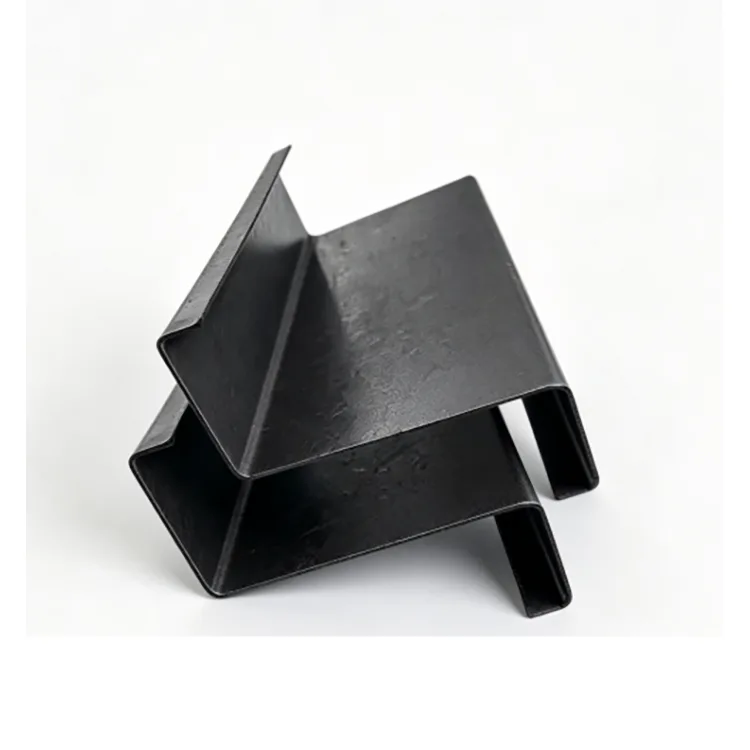

Qu'est-ce que l'acier à section Z formé à froid ?
L'acier de section en Z formé à froid est un profilé en acier de construction à paroi mince fabriqué en formant progressivement une bande d'acier en une section transversale en forme de Z à température ambiante. Au lieu de recourir au laminage à chaud à haute température pour créer le profil final, la ligne de production utilise plusieurs cages de formage pour établir progressivement la géométrie requise.
La configuration en forme de Z est particulièrement utile dans les applications de pannes de toit car ses brides décalées peuvent chevaucher les éléments adjacents. Cet agencement peut aider à créer un système de pannes plus continu autour d'un faîte de toit et à réduire les découpes ou modifications inutiles lors de l'installation.
Pour les projets structurels, l'acier à section Z fonctionne normalement comme élément structurel secondaire plutôt que comme remplacement des colonnes ou poutres primaires. Il peut fournir un support aux panneaux de toit et aux systèmes de murs tout en gardant la charpente secondaire globale relativement légère.
Comment l’acier à section en Z formé à froid est-il fabriqué ?
Une géométrie cohérente est essentielle pour les pannes en Z, car les dimensions de la section, la rectitude, la torsion, la longueur et la position des trous de connexion peuvent affecter directement l'installation. Un processus de profilage contrôlé joue donc un rôle important dans les performances du produit final.
- Inspection des bobines d'acier :La bande d'acier entrante est vérifiée avant la production pour confirmer les spécifications matérielles requises.
- Nivellement et redressage :La bobine est préparée pour une alimentation stable dans la ligne de formage.
- Profilage progressif :Plusieurs supports de formage façonnent progressivement la bande dans le profil Z.
- Coupe à longueur fixe :L'équipement CNC servo peut couper les sections formées selon les dimensions spécifiées.
- Poinçonnage automatique :Des trous de connexion pré-percés peuvent être produits lorsque les dessins structurels l'exigent.
- Lissage :Les sections finies sont ajustées pour contrôler la rectitude et la torsion.
- Contrôle dimensionnel :Les dimensions clés, l'épaisseur de la paroi, la longueur et la position des trous sont vérifiées avant expédition.
- Regroupement et stockage :Les profils finis sont classés et regroupés selon les exigences de la commande.
Cette approche progressive permet de maintenir la cohérence dimensionnelle tout au long des longues séries de production et rend les sections personnalisées de longueur fixe ou pré-perforées pratiques pour les projets de construction.
Quelles sont les principales spécifications ?
Le choix d'une section en Z doit toujours commencer par la conception structurelle plutôt que de simplement sélectionner le plus grand profil disponible. Les spécifications suivantes constituent un point de départ utile pour la planification du projet.
| Article | Spécification typique | Considération du projet |
|---|---|---|
| Matériel | Q235B / Q355B | Sélectionné en fonction des charges structurelles et des exigences techniques |
| Tailles des sections | Z100–Z300 | La hauteur de la section doit correspondre aux exigences de portée et de charge |
| Épaisseur de paroi | 1,2 à 3,0 mm | Déterminé par les calculs structurels, la portée, l'espacement et le chargement |
| Longueur standard | 6 à 12 m | Des longueurs fixes plus longues ou non standard peuvent être personnalisées |
| Surface | Acier noir naturel | Idéal pour les environnements secs, fermés et non corrosifs |
| Traitement | Découpe, poinçonnage, découpe d'angle, découpe d'extrémité en angle | Le traitement peut être coordonné selon les dessins |
| Norme applicable | GB/T6728-2017 | Les exigences pertinentes doivent être confirmées pour le marché de destination |
Pourquoi utiliser l'acier à section Z pour les pannes de toit ?
Chevauchement direct au faîte du toit
L'avantage le plus distinctif d'un profil Z est sa disposition de bride décalée. Les pannes adjacentes peuvent se chevaucher, ce qui est particulièrement utile lorsque la conception du toit nécessite des éléments de support continus autour du faîte. Pour les pentes de toit plus importantes, cette géométrie peut simplifier la disposition des connexions.
Bonne performance résistance/poids
Le formage à froid crée une section dotée de propriétés de flexion utiles tout en gardant l'élément relativement léger. Pour les applications appropriées, cela peut réduire la quantité d’acier requise pour la charpente secondaire et rendre le transport, le levage et l’installation plus faciles à gérer.
Dimensions cohérentes
Le profilage progressif permet un contrôle continu de la géométrie de la section. Lorsqu'il est combiné avec le redressage et l'inspection dimensionnelle, cela contribue à améliorer la cohérence de la hauteur du profil, des dimensions des brides, de la rectitude et de la torsion.
Trous de connexion pré-perforés
Les trous de connexion peuvent être percés selon les dessins approuvés avant la livraison. Cela réduit le besoin de forages importants sur le chantier de construction et peut contribuer à améliorer l'efficacité de l'installation lorsque la disposition des trous est définie avec précision à l'avance.
Rentabilité pour des projets intérieurs adaptés
L'acier à section en Z formé à froid noir naturel peut être une option rentable pour les bâtiments secs et fermés où une protection supplémentaire contre la corrosion n'est pas nécessaire. Éviter un revêtement protecteur inutile peut aider à contrôler le coût des matériaux tout en conservant la fonction structurelle requise.
Où est utilisé l’acier à section en Z formé à froid ?
L'acier à section en Z formé à froid est principalement destiné aux applications de charpente secondaire dans la construction légère. Les utilisations typiques incluent :
- Pannes de toiture pour bâtiments légers en acier
- Systèmes de toiture d'entrepôt à grande pente
- Toitures d'ateliers industriels
- Installations intérieures de logistique et de stockage
- Charpente secondaire de toiture et de mur
- Systèmes de boîtiers en acier léger
- Projets de rénovation d'usine
- Structures de support secondaires pour panneaux de toiture
Par exemple, un grand entrepôt fermé peut utiliser des pannes en Z pour soutenir les panneaux de toit tout en tirant parti des éléments qui se chevauchent autour du faîte. Lors de la rénovation d'une usine intérieure, les sections légères en Z peuvent également fournir une charpente secondaire pratique sans introduire de poids structurel inutile.
Comment sélectionner la bonne section Z ?
L'achat d'une section Z basée uniquement sur la taille du profil peut conduire à une solution structurelle inadaptée. Les acheteurs doivent évaluer ensemble les facteurs suivants.
1. Pente du toit
Pour les pentes de toit supérieures à environ 10°, les sections en Z peuvent être particulièrement pratiques lorsque des pannes superposées font partie de la conception technique. Cependant, la sélection finale doit toujours suivre les dessins structurels et la conception des connexions.
2. Qualité du matériau
Le Q235B peut convenir à de nombreuses applications légères générales, tandis que le Q355B peut fournir une option de résistance plus élevée pour les projets impliquant de plus grandes portées ou des charges de vent et de neige plus exigeantes. La qualité doit être sélectionnée en même temps que les dimensions et l'épaisseur de la section.
3. Taille des sections
Des profils plus petits tels que Z100 – Z140 peuvent convenir à des structures secondaires plus légères. Les Z160 à Z200 peuvent être envisagés pour de nombreuses applications en entrepôts et en ateliers, tandis que les Z220 à Z300 peuvent être sélectionnés lorsque des dimensions de section plus grandes sont requises par les calculs techniques.
4. Épaisseur de paroi
L'épaisseur disponible peut varier d'environ 1,2 à 3,0 mm. Cependant, l’épaisseur ne doit jamais être choisie indépendamment. La portée, l'espacement des pannes, la charge de vent, la charge de neige, les conditions de connexion et les calculs structurels influencent tous l'épaisseur correcte.
5. Environnement des services
L'acier noir naturel est le plus approprié pour les environnements secs et fermés. Les bâtiments exposés à la pluie, à la condensation, aux embruns salins, à l'air côtier, à l'humidité agricole ou à des produits chimiques corrosifs nécessitent généralement une solution de protection contre la corrosion appropriée, telle qu'une section en Z galvanisée.
Acier à section Z vs acier à section C
Les sections Z et C sont toutes deux largement utilisées comme éléments structurels secondaires, mais leurs géométries les rendent adaptées à différentes configurations de connexion.
| Comparaison | Acier à section Z | Section C en acier |
|---|---|---|
| Utilisation principale | Pannes de toiture et de mur | Pannes de toiture et de mur |
| Chevauchement | Les brides supportent le chevauchement direct | Moins naturellement adapté aux chevauchements continus |
| Faîte du toit | Pratique pour les arrangements de pannes continues | Dépend davantage de la conception de la connexion |
| Toits à grande pente | Particulièrement pratique là où des chevauchements sont nécessaires | Peut également être utilisé en fonction de la conception technique |
| Toits à faible pente | Peut être utilisé | Option commune |
| Rôle structurel | Charpente secondaire / panne | Charpente secondaire / panne |
La principale différence ne réside pas simplement dans le profil en forme de lettre. Les brides décalées de la section Z offrent un avantage pratique lorsque les pannes adjacentes doivent se chevaucher. Pour plus d'informations sur les profilés structurels associés, consultez la gamme de profilés de construction en acier.
Quels contrôles de qualité sont importants ?
Pour les pannes en Z, la précision dimensionnelle affecte directement les connexions avec la charpente en acier principale et les panneaux de toit. Un système de production et de contrôle professionnel doit donc se concentrer à la fois sur les matières premières et sur les profilés finis.
- Inspection de la qualité de l'acier et de la bobine entrante
- Vérification de l'épaisseur des parois
- Contrôles de la hauteur des sections et des dimensions des brides
- Contrôle de rectitude et de torsion des profils
- Vérification de la longueur de coupe
- Inspection de la position des trous pré-percés
- Vérifications de l'état des bords et des surfaces
- Inspection visuelle et dimensionnelle finale avant expédition
L'approche de production de Rongheng combine l'inspection des bobines d'acier, le profilage progressif, la découpe CNC, le poinçonnage, le redressage et l'inspection dimensionnelle finale en option. Ce processus permet de fournir des sections Z avec une géométrie cohérente pour une installation basée sur un projet.
Foire aux questions
Q1 : À quoi sert principalement l’acier à section en Z formé à froid ?
Il est principalement utilisé comme élément structurel secondaire, en particulier comme pannes de toit et de mur dans les bâtiments en acier léger, les entrepôts, les ateliers, les installations logistiques et autres structures appropriées.
Q2 : Pourquoi choisir une section Z au lieu d'une section C ?
Le principal avantage réside dans la configuration des brides décalées en forme de Z, qui permet aux pannes adjacentes de se chevaucher. Cela peut être particulièrement utile pour les dispositifs de support de toit continus autour des faîtes et des toits à grande pente.
Q3 : Quelles qualités de matériaux sont disponibles ?
Les options courantes incluent Q235B et Q355B. La qualité appropriée doit être déterminée en fonction de la conception structurelle, de la portée, des conditions de charge, des exigences de connexion et des spécifications applicables.
Q4 : L’acier à section Z peut-il être personnalisé ?
Oui. Les dimensions de section, l'épaisseur de paroi, la longueur fixe, les trous de connexion, les coupes d'angle et les coupes d'extrémité en angle peuvent être coordonnées en fonction des dessins du projet et des exigences de production.
Q5 : L’acier à section Z noir naturel convient-il à une utilisation en extérieur ?
L'acier à section Z noir naturel convient principalement aux environnements secs, fermés et non corrosifs. Les environnements extérieurs, côtiers, humides, exposés à la pluie ou chimiquement agressifs doivent généralement utiliser une option de protection contre la corrosion appropriée.
Conclusion
L'acier à section en Z formé à froid offre une combinaison pratique de construction légère, de dimensions constantes, de performances de flexion utiles et de capacité de connexion qui se chevauchent. Ces caractéristiques le rendent particulièrement utile pour les pannes de toit et les charpentes secondaires dans les entrepôts, les ateliers industriels, les bâtiments logistiques et autres structures en acier léger appropriées.
Le bon produit doit être sélectionné en fonction de la pente du toit, de la portée structurelle, de la qualité du matériau, de la taille de la section, de l'épaisseur de la paroi, de la conception des connexions, des conditions de charge et de l'environnement de service. Pour les bâtiments intérieurs secs, les sections Z noires naturelles peuvent constituer une solution économique, tandis que les environnements exposés ou corrosifs peuvent nécessiter des profilés galvanisés ou autrement protégés.
Si vous recherchez des pannes Z pour un nouveau bâtiment en acier, une rénovation d'entrepôt ou un projet de toit à grande pente, Rongheng peut prendre en charge les exigences standard et personnalisées, y compris les dimensions de section, les longueurs fixes et les trous de connexion pré-percés. Partagez vos dessins, spécifications, quantité et conditions d'application avec notre équipe etContactez-nouspour une solution appropriée en acier à section Z formé à froid et un devis de projet.
