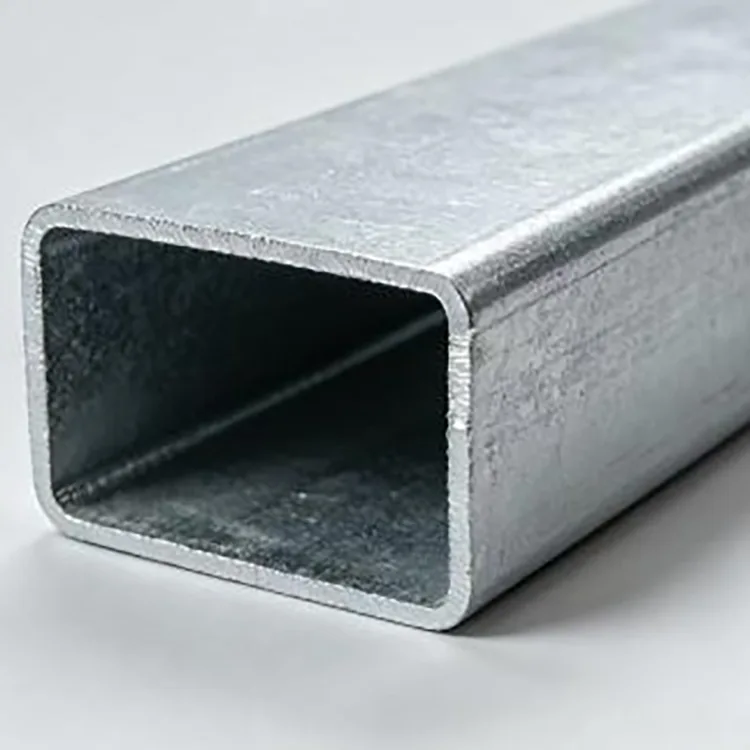

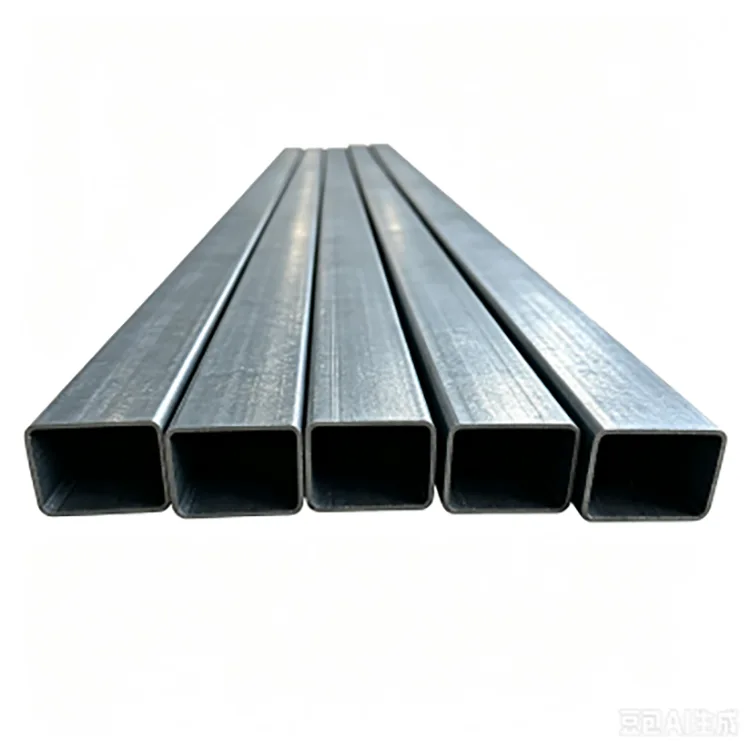

Tube en acier rectangulaire galvanisé à chaud

Le tube en acier rectangulaire galvanisé à chaud est une section creuse rectangulaire soudée fabriquée à partir de Q235B, Q355B ou d'autres qualités d'acier au carbone spécifiées. La bande d'acier est formée à froid en un profilé rectangulaire, soudé à haute fréquence, dimensionné et découpé avant que le tube fini ne subisse une préparation de surface et une galvanisation à chaud.

La section rectangulaire est utile lorsque la charge ou l’espace d’installation est plus directionnel que ne le permet un tube carré. Il offre une face plus large pour les supports, les panneaux et les connexions tout en gardant la section relativement efficace en termes de poids. Pour les structures extérieures, le revêtement de zinc offre une protection supplémentaire contre l'humidité et la corrosion atmosphérique, ce qui rend le tube adapté aux applications où l'acier noir non revêtu nécessiterait un traitement de surface régulier.

Le tube peut être fourni en longueur standard ou traité selon les dessins du projet, y compris la découpe, le poinçonnage, le pliage, le rainurage, le perçage, la fermeture des extrémités et le biseautage.

Spécifications techniques

Pourquoi utiliser une section rectangulaire ?

La principale différence entre les sections creuses rectangulaires et carrées n’est pas simplement l’apparence. Le rapport largeur/hauteur modifie la manière dont la section s'intègre dans une structure et l'efficacité avec laquelle elle utilise l'espace disponible.

Un tube rectangulaire est souvent choisi pour les éléments horizontaux, les cadres et les supports où une direction nécessite plus de profondeur de section que l'autre. Il offre également une face de montage plus large pour les composants, panneaux, supports et pièces mécaniques de murs-rideaux.

Par exemple, une section de 100 × 60 mm offre au fabricant une combinaison différente de rigidité, d'espace d'installation et d'utilisation de matériau par rapport à un tube carré de 100 × 100 mm. Le choix correct doit donc être basé sur la portée, la charge, la méthode de connexion et l'espace d'installation disponible plutôt que sur le seul nom de la section.

Galvanisation à chaud : ce que ça change

Le tube d'acier est d'abord formé et soudé, puis préparé pour la galvanisation. Les contaminants de surface et les oxydes sont éliminés par dégraissage, décapage et activation afin que le zinc fondu puisse réagir correctement avec la surface de l'acier.

Le tube préparé est immergé dans du zinc fondu à environ 450°C. Après retrait, refroidissement et finition sont effectués pour obtenir un revêtement protecteur continu.

Cette séquence est importante pour les profilés structurels car la section rectangulaire finie, y compris les coins et les surfaces exposées, reçoit un traitement de protection contre la corrosion après formage. Pour l’approvisionnement d’un projet, les acheteurs doivent confirmer les spécifications requises en matière de revêtement de zinc plutôt que de simplement demander si un tube est « galvanisé ».

Choisir le revêtement de zinc

Le revêtement de zinc approprié dépend de l'endroit où le tube rectangulaire sera installé.

Ces chiffres représentent des options de revêtement plutôt qu'une garantie de durée de vie universelle. Pour les environnements côtiers, chimiques ou continuellement humides, le projet doit également envisager des systèmes de revêtement supplémentaires, un drainage, une protection de pointe et des détails de connexion.

Q235B ou Q355B ?

Q235B convient à de nombreux cadres, supports, clôtures, structures de machines et charpentes métalliques classiques où le calcul structurel ne nécessite pas une qualité de résistance plus élevée.

Q355B est plus approprié lorsque la conception implique des charges plus élevées, des portées plus longues, des exigences plus fortes en matière de vent ou de neige, ou lorsqu'il est important de réduire le poids des sections. La qualité finale doit être sélectionnée à partir du calcul technique plutôt que de simplement choisir le matériau le plus résistant pour chaque application.

Pour les commandes à l'exportation, la qualité d'acier requise, la norme applicable, les propriétés mécaniques et les documents d'inspection doivent être confirmés avant la production.

Épaisseur de paroi et taille de section

L'épaisseur de la paroi a un effet direct sur le poids de la section, sa rigidité, la résistance des connexions et les performances de fabrication.

Les cadres légers et les structures d'enceinte peuvent utiliser des sections de parois plus minces, tandis que les cadres porteurs, les bases d'équipement et les structures extérieures plus grandes nécessitent normalement des murs plus épais.

La gamme 20×40–200×400 mm couvre des cadres relativement compacts grâce à des éléments structurels plus grands. Pour un devis, les acheteurs doivent fournir les dimensions extérieures requises, l'épaisseur de paroi, la longueur, la qualité d'acier, les exigences en matière de revêtement de zinc et la quantité. Si le tube doit être utilisé comme élément structurel, les conditions de portée, de charge et de connexion sont également utiles pour la sélection des matériaux.

Processus de fabrication

La production commence avec des bobines d'acier dont la qualité, l'épaisseur et l'état de surface sont vérifiés. La bande est ensuite nivelée et progressivement formée à froid pour obtenir le profil rectangulaire requis.

Un soudage à haute fréquence joint la bande formée, suivi d'un dimensionnement et d'un redressage pour contrôler la section finie. La découpe, le poinçonnage ou tout autre prétraitement de longueur fixe peuvent être effectués selon la commande avant la galvanisation.

Les tubes préparés subissent ensuite un dégraissage, un décapage et un fluxage. La galvanisation à chaud est réalisée à environ 450°C, suivie d'un refroidissement, d'une finition de surface en zinc et d'une inspection finale des dimensions et du revêtement.

La réalisation des principales opérations de formage et de poinçonnage avant la galvanisation permet également d'éviter des dommages inutiles au revêtement de zinc fini pendant la fabrication.

Contrôle qualité avant expédition

Pour les commandes groupées, la qualité n’est pas déterminée uniquement par l’apparence. La qualité et l'épaisseur de l'acier entrant sont vérifiées en premier, suivies d'une inspection dimensionnelle pendant le formage et d'une inspection du tube fini.

Les points de contrôle clés incluent les dimensions rectangulaires, l’épaisseur de la paroi, la rectitude, l’état des soudures, la longueur de coupe, la qualité de la surface et le revêtement de zinc. Le poids ou l’épaisseur du revêtement peuvent être vérifiés par rapport aux spécifications du projet convenues.

Pour les projets d'exportation, des certificats de matériaux, des dossiers d'inspection, des listes de colisage et d'autres documents requis peuvent être préparés selon la commande. Une inspection par un tiers peut également être organisée à la demande de l’acheteur ou du projet.

Où il est utilisé

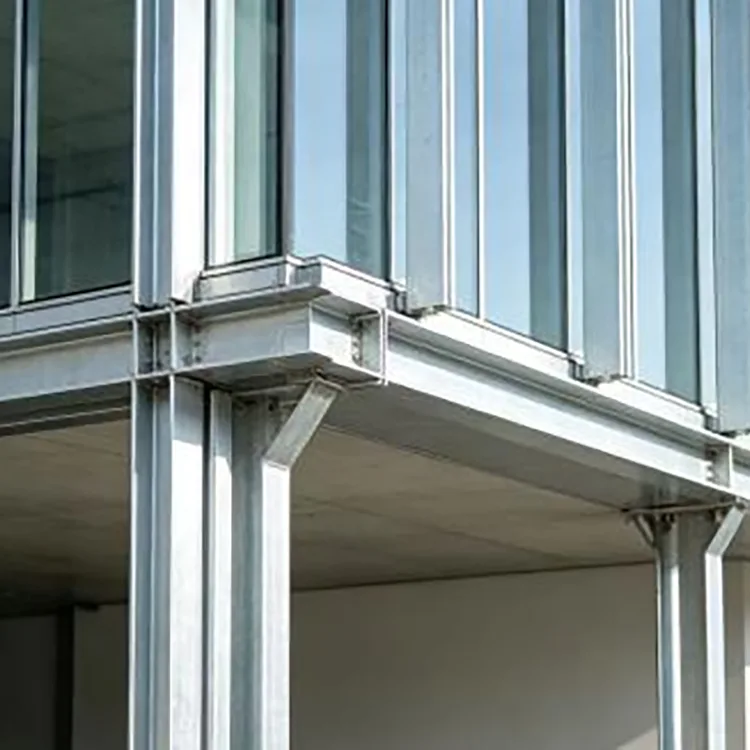

Murs-rideaux et structures de bâtiments

La face rectangulaire convient aux cadres de murs-rideaux, aux supports de façade, aux cloisons et aux éléments structurels secondaires où l'espace de connexion et la rigidité directionnelle sont importants.

Structures municipales et extérieures

Les garde-corps, mains courantes, abris, structures paysagères, cadres publicitaires et autres structures en acier exposées bénéficient de la protection supplémentaire contre la corrosion offerte par la galvanisation à chaud.

Projets photovoltaïques

Des tubes rectangulaires peuvent être utilisés pour certains éléments de support photovoltaïques, cadres d'équipement et structures auxiliaires. Pour les projets côtiers ou à forte humidité, une spécification de zinc plus élevée doit être envisagée en fonction de l'environnement de corrosion.

Châssis de machines et d'équipements

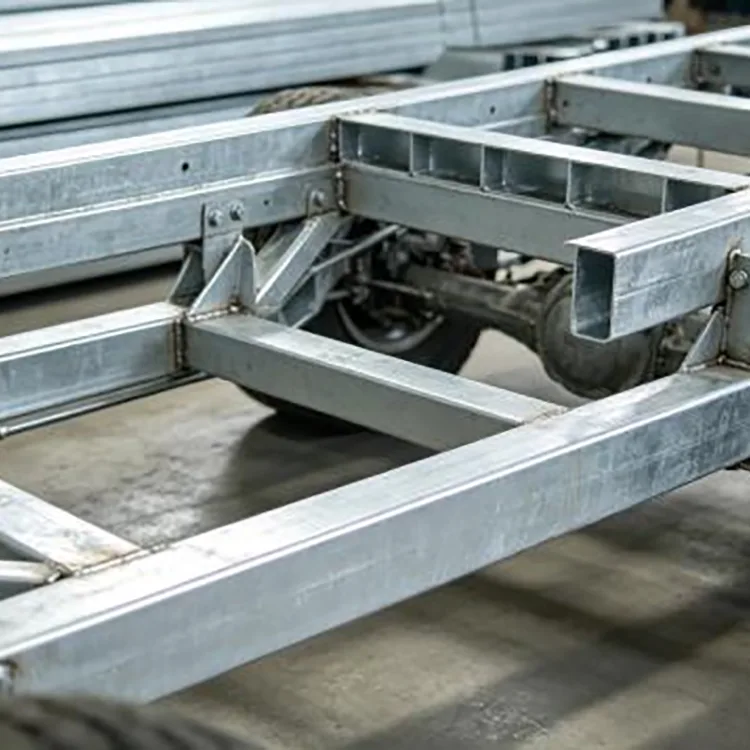

Les faces plates de la section rectangulaire simplifient l'installation du support et le montage de l'équipement. Les utilisations typiques incluent les bases de machines, les châssis de convoyeurs, les supports d'automatisation et les plates-formes d'équipement.

Entreposage et installations industrielles

Le tube peut être utilisé pour les composants de rayonnages, les cadres de support, les structures d'entrepôt et les éléments auxiliaires où la cohérence dimensionnelle et la résistance à la corrosion sont requises.

Serres, structures temporaires et fermes

Sa combinaison de géométrie rectangulaire, de poids modéré et de traitement disponible le rend adapté aux cadres de serres, aux structures de scène, aux cadres temporaires et autres assemblages fabriqués.

Traitement avant livraison

Pour les projets comportant des dimensions d'installation répétées, le prétraitement peut réduire les travaux de découpe et de perçage sur le chantier.

Les services courants comprennent la découpe de longueur fixe, le poinçonnage, le rainurage, le perçage, le pliage, le biseautage et la fermeture des extrémités. Le traitement peut être basé sur un dessin, un fichier DXF/CAD ou une nomenclature dimensionnelle.

Lorsque des trous ou des coupes sont pratiqués après la galvanisation, la zone d’acier exposée doit recevoir une protection de réparation appropriée riche en zinc. Pour cette raison, il est généralement préférable d'effectuer le poinçonnage et la découpe prévus avant l'étape de galvanisation à chaud lorsque la conception de la production le permet.

Tube rectangulaire galvanisé à chaud vs tube rectangulaire noir

Le choix dépend principalement de l'environnement d'installation et des exigences de maintenance.

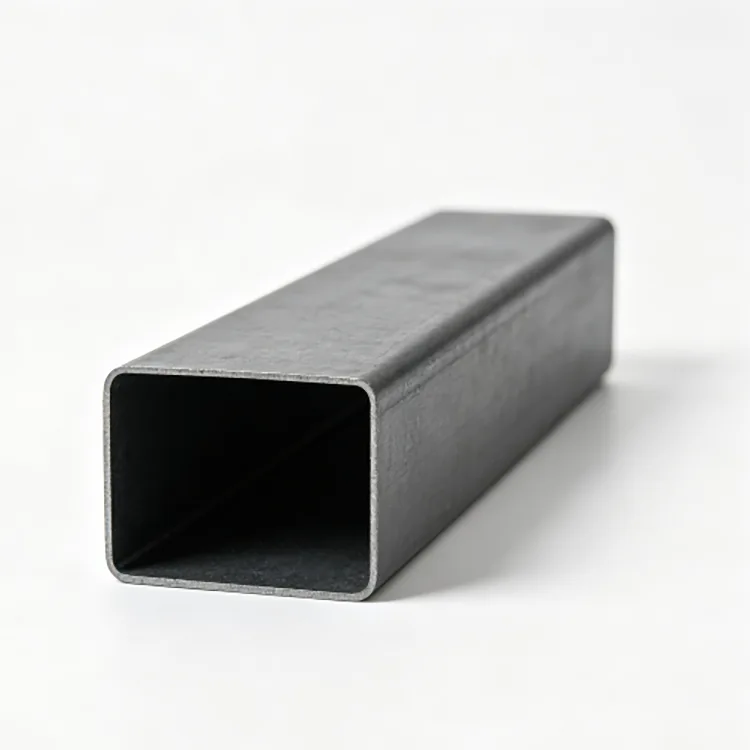

Le tube rectangulaire noir a un coût initial de matériau inférieur et peut bien fonctionner pour les structures intérieures sèches où la surface recevra un revêtement approprié ou où la corrosion n'est pas un problème majeur.

Le tube rectangulaire galvanisé à chaud est doté d'un revêtement de zinc qui fournit à la fois une barrière physique et une protection sacrificielle contre la corrosion. Il est donc plus adapté aux applications extérieures et humides où une peinture ou un traitement antirouille répété augmenterait les travaux d'entretien.

Pour les projets extérieurs à long terme, comparer uniquement le prix d’achat peut être trompeur. Les spécifications du revêtement, l'exposition prévue, les exigences de fabrication et le plan de maintenance doivent tous être inclus dans la comparaison des coûts.

Demandes de projets

Structure de transport municipale

Un projet de route et de circulation municipale a utilisé un tube rectangulaire galvanisé à chaud Q235B de 100 × 60 × 4 mm pour les cadres de support, y compris les abris routiers et les structures de garde-corps. La combinaison d'une rigidité de section rectangulaire et d'une protection galvanisée a été sélectionnée pour une exposition extérieure à la pluie, au vent et à la poussière.

Entrepôt et installation industrielle

Un projet d'entrepôt logistique utilisait un tube rectangulaire galvanisé à chaud de 40 × 80 × 2,0 mm pour les applications de racks et de cadres d'équipement. Les dimensions cohérentes des sections ont facilité l'assemblage, tandis que la surface galvanisée était adaptée aux conditions humides associées à l'utilisation en entrepôt et industrielle.

Liste de contrôle d'approvisionnement

Avant de passer une commande groupée, confirmez ces points :

FAQ

Quelle est la différence entre un tube en acier galvanisé rectangulaire et carré ?

Le tube carré a des dimensions latérales égales et est couramment utilisé pour les colonnes, les cadres et les éléments nécessitant une géométrie plus équilibrée. Le tube rectangulaire a différentes longueurs de côté et est souvent plus pratique pour les éléments horizontaux, les cadres de murs-rideaux, les structures d'équipement et les applications où une rigidité directionnelle ou une surface de montage plus large est utile.

Le tube rectangulaire peut-il être fourni dans des dimensions non standards ?

Oui. Les tailles de sections non standard, les longueurs fixes et les exigences de traitement peuvent être discutées en fonction du dessin du projet et de la faisabilité de la production.

Pouvez-vous couper et poinçonner le tube avant expédition ?

Oui. La découpe, le poinçonnage, le rainurage, le perçage, le pliage, la fermeture des extrémités et le biseautage peuvent être organisés. Pour les produits galvanisés, le traitement prévu est normalement terminé avant la galvanisation à chaud lorsque cela est possible.

Un revêtement de zinc de 200 à 275 g/m² est-il nécessaire pour chaque projet extérieur ?

Non. Une exposition normale à l’extérieur à l’intérieur des terres ne nécessite pas automatiquement le niveau de zinc le plus élevé. Le revêtement doit être choisi en fonction de l'humidité, du brouillard salin, de l'exposition aux produits chimiques, de la fréquence de mouillage et de la durée de service prévue.

Le Q355B peut-il remplacer directement le Q235B ?

Pas automatiquement. Bien que le Q355B ait une résistance supérieure, le changement de nuance d'acier ne signifie pas que la même section peut toujours être utilisée sans vérifier la conception structurelle, les connexions, les exigences de soudage et la norme applicable.

Un tube rectangulaire galvanisé à chaud peut-il être soudé ?

Oui, mais le soudage endommage le revêtement de zinc local et produit des fumées contenant du zinc. Une ventilation appropriée, des procédures de soudage et une réparation riche en zinc après soudage sont nécessaires.

Quels documents peuvent être fournis pour les commandes à l'export ?

Les certificats de matériaux, les dossiers d'inspection des produits, les listes de colisage, les factures commerciales et autres documents d'exportation ou de projet peuvent être préparés conformément aux exigences de commande convenues.

Quel est le délai de livraison normal ?

Les commandes de stocks courants peuvent normalement être préparées pour être expédiées dans un délai d'environ 3 à 7 jours ouvrables. Les commandes de production standard durent généralement entre 10 et 15 jours ouvrables, tandis que les commandes de gros volumes ou personnalisées doivent être confirmées en fonction de la taille de la section, du revêtement de zinc et des exigences de traitement.
