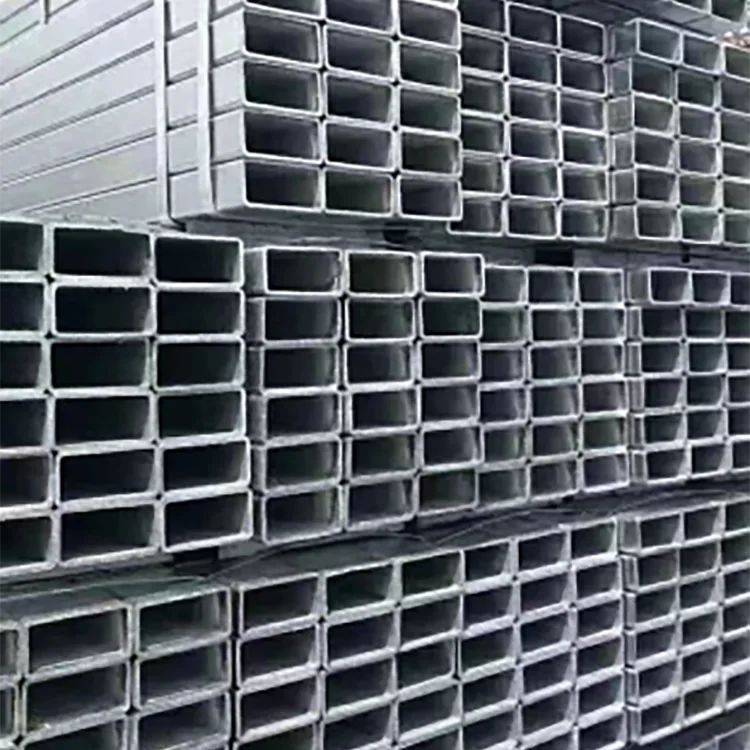

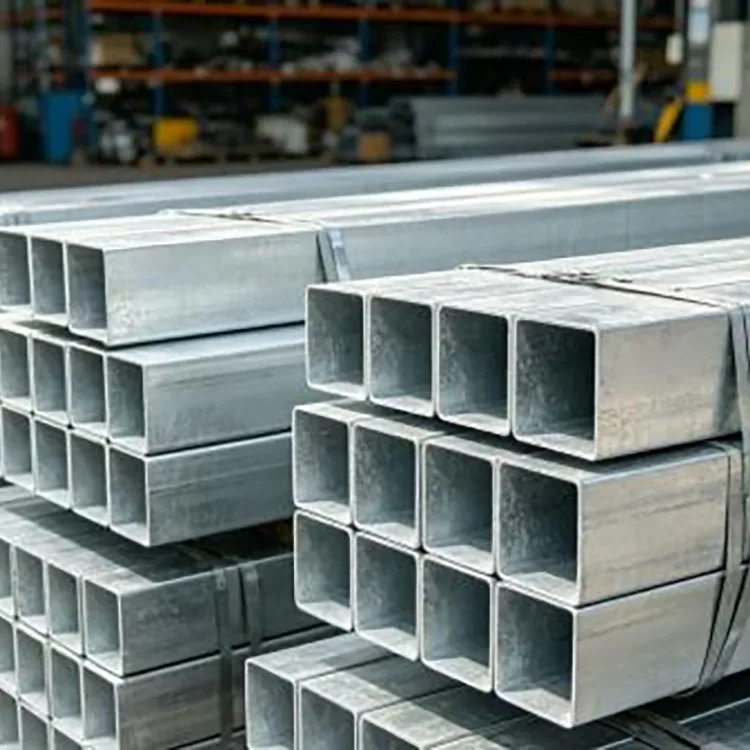

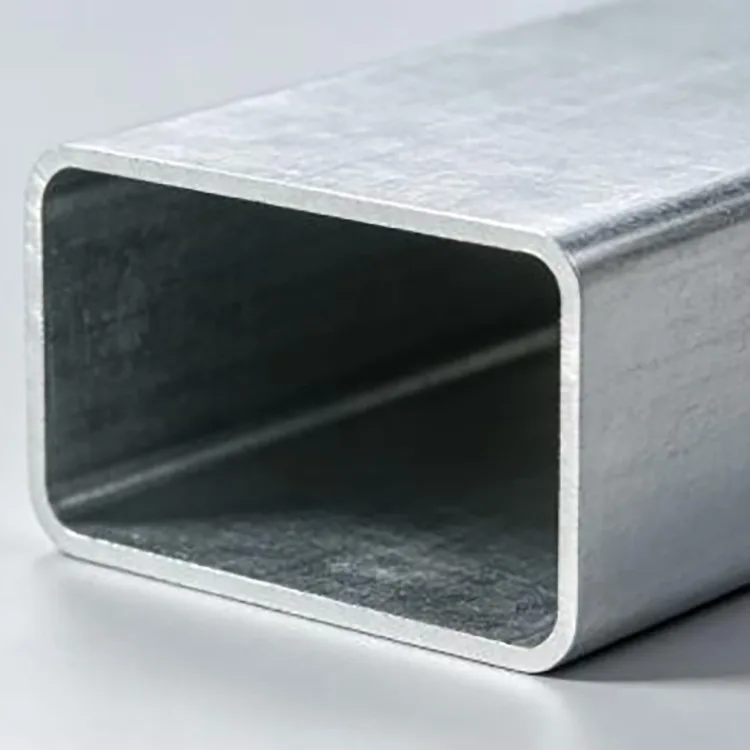

Tube en acier rectangulaire recouvert de zinc, d'aluminium et de magnésium

Le principal avantage d’un tube en acier rectangulaire revêtu de zinc-aluminium-magnésium est son rapport largeur/hauteur contrôlable. Par rapport à un tube rond, un côté peut fournir une surface de montage plus large ; par rapport à un tube carré, la section peut être sélectionnée pour mieux s'adapter à l'espace d'installation disponible et à la direction de la charge.

Pour les applications structurelles, le côté le plus long est généralement disposé dans la direction où une plus grande rigidité en flexion est requise. La taille réelle de la section et l'épaisseur de la paroi doivent toujours être confirmées à partir de la charge structurelle et de la portée plutôt que sélectionnées uniquement en fonction de l'apparence.

Gamme de tailles

Des rapports d'aspect, des épaisseurs de paroi et des longueurs spéciales peuvent être produits selon les dessins et les exigences du projet.

Pourquoi utiliser un revêtement Zn-Al-Mg ?

Le tube en acier rectangulaire recouvert de zinc, d'aluminium et de magnésium offre une protection contre la corrosion grâce à une couche d'alliage à base de zinc contenant de l'aluminium et du magnésium. Comparé aux revêtements de zinc ordinaires, le système d'alliage peut offrir un comportement à la corrosion amélioré dans de nombreux environnements extérieurs.

Une autre caractéristique pratique est son comportement autour de petites zones de dommages au revêtement. Les produits de corrosion provenant du revêtement environnant peuvent contribuer à ralentir la corrosion de l’acier exposé localisé. Ceci est utile pour les produits qui nécessitent une découpe, un perçage ou une autre fabrication sur site, bien que des zones endommagées plus importantes et des sections soudées puissent encore nécessiter un traitement de réparation approprié.

Sélection de la section et de l'épaisseur de paroi

Différentes applications nécessitent différentes combinaisons de largeur, de hauteur et d’épaisseur de paroi.

Une section de 40 × 60 mm peut être envisagée pour les éléments secondaires, les cadres d'équipement et les supports auxiliaires plus légers.

Une section de 50 × 100 mm convient à de nombreuses applications de support et de charpente standard où une section rectangulaire relativement élevée est préférée.

Des sections plus grandes telles que 60 × 120 mm ou 80 × 120 mm peuvent être envisagées pour des poutres plus lourdes, des cadres d'équipement plus grands et d'autres applications nécessitant une plus grande rigidité de section.

Pour des charges plus lourdes ou des portées plus longues, des sections de 80 × 160 mm et plus peuvent être spécifiées, mais la taille finale doit être vérifiée par calcul structurel.

L'épaisseur du mur doit être sélectionnée de la même manière. Un matériau à paroi mince peut suffire pour une charpente légère de courte portée, tandis que des sections de 1,8 à 2,0 mm et plus sont plus couramment envisagées pour les travaux de structure extérieurs généraux. Les charges lourdes, les longues portées et les vents violents peuvent nécessiter un matériau de 2,5 à 3,0 mm ou plus.

Applications typiques

Projets photovoltaïques

Utilisé pour les cadres de support photovoltaïques sur les toits, les éléments auxiliaires solaires et autres structures photovoltaïques extérieures où une section rectangulaire s'adapte à la disposition de l'installation.

Murs-rideaux et structures décoratives

Les faces plates du tube rectangulaire conviennent aux connexions de charpente, aux supports de bardage, à la charpente métallique décorative et aux structures architecturales.

Cadres d'équipement industriel

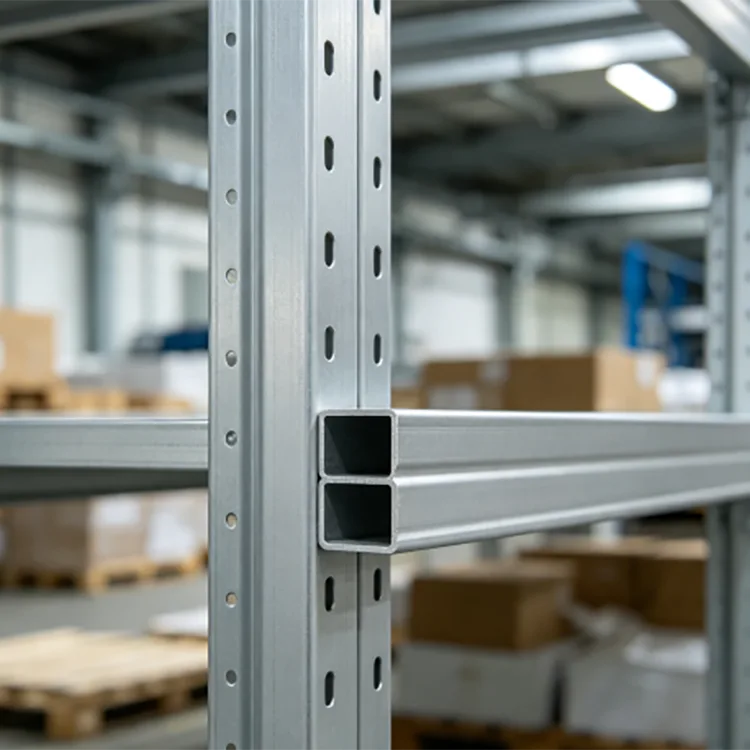

Applicable aux équipements d'automatisation, aux systèmes d'entrepôt, aux cadres de lignes de production, aux postes de travail et aux structures de support de machines.

Projets municipaux et d'infrastructure

Utilisé pour les cadres de garde-corps, les supports de passerelles, les structures d'éclairage, les composants de pont auxiliaires et autres ouvrages en acier fabriqués à l'extérieur.

Usines et structures agricoles

Convient aux éléments secondaires en acier, aux cadres de serres, aux abris d'équipement, aux structures agricoles et aux cadres de protection.

Surface et fabrication

La surface standard est généralement gris argenté mat avec un aspect relativement uniforme. Le tube peut être fourni pour un assemblage direct ou traité avant expédition.

La fabrication disponible comprend la coupe de longueur fixe, le perçage, la préparation des extrémités, le chanfreinage et d'autres usinages. Le soudage est également possible, mais le revêtement de la zone chauffée sera affecté et devra être traité conformément aux exigences de protection contre la corrosion du projet.

Pour les grands projets, la prédécoupe et le pré-perçage peuvent réduire le travail sur site et améliorer l’efficacité de l’installation.

Contrôle de production

Le tube rectangulaire est formé à partir de bandes d'acier revêtues de Zn-Al-Mg par profilage et soudage à haute fréquence, suivis d'un dimensionnement, d'un redressage et d'une découpe.

Le contrôle de la production se concentre sur l'épaisseur des bandes, les dimensions des sections, la géométrie des coins, la rectitude, l'état des soudures et la qualité du revêtement. Pour les commandes structurelles, ces paramètres sont vérifiés par rapport aux spécifications de produit convenues avant expédition.

Environnement corrosif

Le tube en acier rectangulaire recouvert de zinc, d'aluminium et de magnésium convient à de nombreux environnements extérieurs et humides, mais le choix du revêtement doit refléter l'exposition réelle.

La durée de vie ne peut pas être attribuée uniquement au type de revêtement. La concentration en sel, l'humidité, les polluants, la masse de revêtement, l'épaisseur de la section, le traitement et l'entretien affectent tous la durabilité réelle.

Contrôle qualité

Le contrôle qualité peut inclure les dimensions des sections, l’épaisseur des parois, la rectitude, l’état des coins, l’apparence des soudures, l’épaisseur du revêtement et l’état de la surface.

Pour les projets structurels, des certificats de matériaux et des rapports de propriétés mécaniques peuvent être fournis selon les spécifications convenues. Des tests supplémentaires de corrosion ou de brouillard salin peuvent être organisés lorsqu'ils font partie des exigences d'acceptation du client.

Informations sur les achats

Pour un devis, fournissez les informations suivantes :

Taille de section : par exemple 40 × 60 mm ou 50 × 100 mm

Épaisseur de paroi : par exemple 1,5 mm, 2,0 mm ou 3,0 mm

Nuance d'acier : S390GD+ZM, S420GD+ZM ou S550GD+ZM

Longueur : 6 m ou personnalisé

Quantité : pièces ou poids total

Application : PV, mur-rideau, cadre d'équipement, serre ou utilisation structurelle

Traitement : découpe, perçage, préparation au soudage ou autres exigences

Pour les projets avec portée, charge de vent ou autres exigences structurelles, les dessins ou les informations de chargement aident à confirmer la section appropriée.

FAQ

Q1 : Quelle est la différence entre un tube rectangulaire et un tube carré ?

Un tube rectangulaire a différentes dimensions en largeur et en hauteur, offrant une plus grande flexibilité lorsque l'espace d'installation disponible ou la direction de la charge nécessite un rapport d'aspect spécifique. Un tube carré a des côtés égaux et est souvent utilisé là où les conditions de charge et de connexion sont plus symétriques.

Q2 : Pourquoi le tube en acier rectangulaire recouvert de zinc-aluminium-magnésium convient-il au tube rectangulaire extérieur ?

Le revêtement zinc-aluminium-magnésium offre une protection contre la corrosion et présente un comportement utile en cas de dommages localisés au revêtement. Cela en fait une option pratique pour de nombreuses structures extérieures, notamment les systèmes photovoltaïques et les cadres d'équipement.

Q3 : Le tube rectangulaire peut-il être coupé et soudé ?

Oui. La découpe, le perçage et le soudage peuvent être effectués. Ces opérations affectant localement le revêtement, la protection requise pour les zones exposées et les soudures doit être déterminée en fonction de l'environnement et des spécifications du projet.

Q4 : Quelle épaisseur de paroi dois-je choisir ?

Cela dépend de la charge, de la portée, des conditions de support et de l'environnement d'installation. Les charpentes secondaires légères peuvent utiliser des murs plus minces, tandis que les structures à longue portée, à forte charge ou soumises à des vents violents nécessitent généralement des murs plus épais. Le calcul des sections doit être terminé avant la sélection finale.

Q5 : Les rapports rectangulaires spéciaux peuvent-ils être personnalisés ?

Oui. En plus des tailles standard telles que 30 × 20 mm à 200 × 100 mm, des rapports largeur/hauteur spéciaux, des épaisseurs de paroi et des longueurs fixes peuvent être discutés en fonction de la capacité de production et des dessins.

Q6 : Est-il adapté aux projets photovoltaïques côtiers ?

Il peut être utilisé pour les structures photovoltaïques côtières, mais les spécifications du revêtement doivent être sélectionnées en fonction de l'exposition locale au sel et de la durée de vie requise. Les environnements marins difficiles peuvent nécessiter un niveau de revêtement plus élevé ou une protection supplémentaire contre la corrosion.

Q7 : Pouvez-vous fournir des tubes rectangulaires prédécoupés ou pré-percés ?

Oui. La découpe, le perçage, le chanfreinage, le biseautage et d'autres fabrications peuvent être organisés avant l'expédition afin de réduire les travaux de traitement sur le site d'installation.
