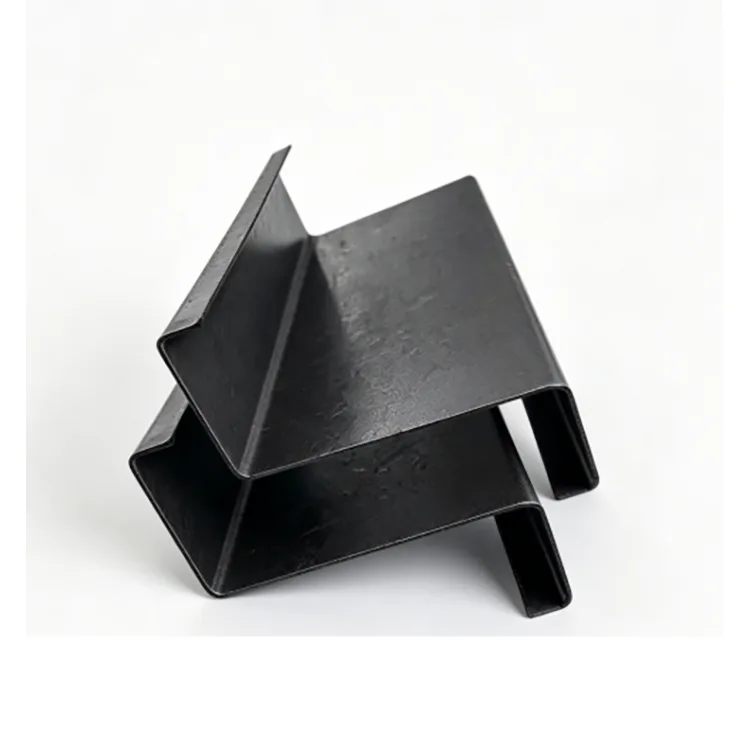

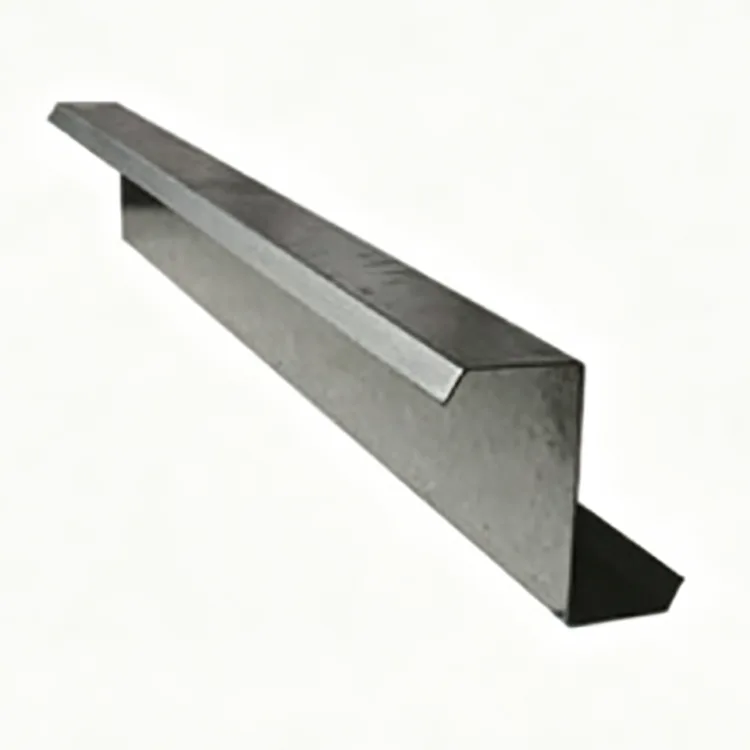

Acier à section Z formé à froid

L'acier de section en Z formé à froid est une section d'acier à paroi mince formée à froid produite à partir de bandes d'acier laminées à chaud par profilage continu à température ambiante. La bande passe à travers plusieurs cages de formage et est progressivement façonnée en une section en Z sans étape de laminage à chaud à haute température.

Le processus de formage à froid améliore la cohérence dimensionnelle et introduit également un écrouissage dans l'acier. La section résultante combine un poids relativement faible avec des performances de flexion utiles, ce qui la rend largement utilisée pour les pannes de toit et de mur dans les structures en acier légères.

Le profil en Z présente un autre avantage pratique : ses ailes décalées permettent le chevauchement des pannes adjacentes. Ceci est particulièrement utile sur les toits à grande pente où des dispositions de pannes continues sont nécessaires autour du faîte.

Environnement recommandé : bâtiments intérieurs fermés, ateliers et entrepôts secs sans pluie directe, brouillard salin, humidité corrosive acide ou alcaline.

Processus de production

La ligne de production commence par l'inspection à l'arrivée de la bobine d'acier. Après nivelage et redressage, la bande passe par plusieurs stations de profilage, où elle est progressivement pliée dans la section en forme de Z requise.

La découpe CNC servo fournit la longueur de membre spécifiée, tandis que le poinçonnage automatique peut être ajouté en fonction des dessins structurels. Les profilés finis subissent ensuite un redressage et un contrôle dimensionnel avant classification, regroupement et stockage.

Inspection des bobines d'acier → nivellement et redressage → formage à froid progressif → formage de sections en Z → découpe servo CNC à longueur fixe → poinçonnage automatique → redressage → inspection visuelle et dimensionnelle → regroupement et stockage

Étant donné que le profil est formé progressivement plutôt que produit par laminage à chaud conventionnel, les dimensions de la section, la rectitude et la position des trous peuvent être contrôlées en continu pendant la production.

Spécifications de base

Pourquoi utiliser une section en Z pour les pannes de toit ?

Chevauchement direct au faîte du toit

La différence la plus évidente entre une section Z et une section C est la forme des brides. Le profil Z décalé permet aux éléments adjacents de se chevaucher, ce qui peut aider à maintenir la continuité à travers le faîte du toit.

Pour les pentes de toit supérieures à 10°, les pannes en Z constituent souvent un choix pratique lorsque les éléments superposés font partie de la conception structurelle. Cela réduit le besoin de découpes supplémentaires et rend l’installation plus simple.

Bonnes performances de flexion avec un poids inférieur

La section transversale en forme de Z offre des propriétés de section utiles pour le pliage. Combiné avec le durcissement par travail à froid, cela permet d'utiliser une section relativement fine dans des applications appropriées de pannes de toit et de mur.

Par rapport aux sections laminées à chaud traditionnelles plus lourdes, le poids inférieur peut réduire les exigences de transport, de levage et d'installation.

Rectitude et position des trous constantes

La ligne de production utilise le profilage progressif, la découpe CNC et le redressage ultérieur. Cela permet de contrôler la rectitude et la torsion du profil.

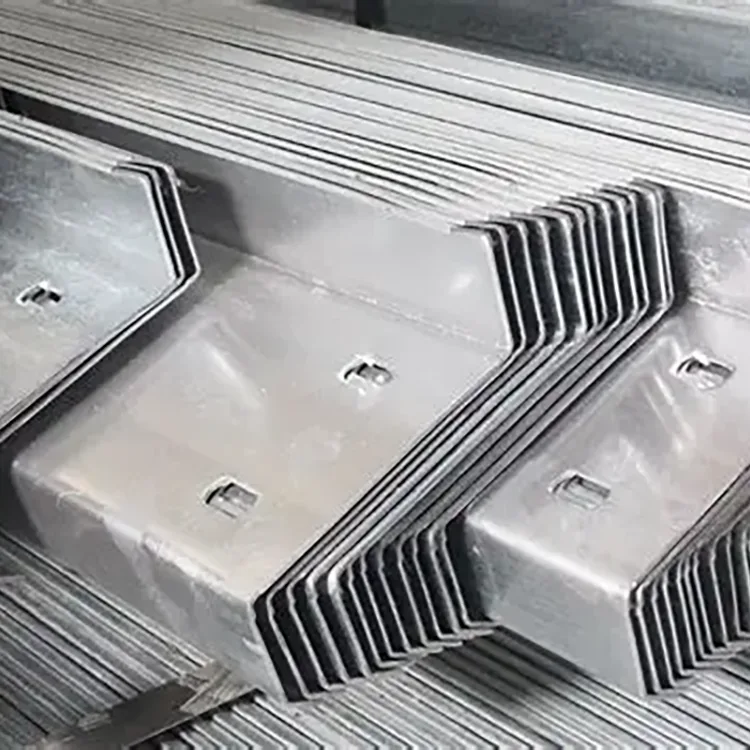

Pour les pannes avec des trous de boulons pré-percés, un positionnement précis des trous est important car des erreurs peuvent affecter la connexion entre la panne et le cadre principal en acier. Le pré-poinçonnage avant la livraison peut réduire les travaux de découpe et de perçage sur site.

Coût inférieur pour les projets intérieurs secs

Le produit standard est fourni en acier noir naturel sans revêtement galvanisé. Pour les bâtiments intérieurs secs et fermés où une protection supplémentaire contre la corrosion n'est pas requise, cela évite le coût supplémentaire associé aux sections Z galvanisées.

Si le bâtiment est exposé à la pluie, à la condensation, aux brouillards salins ou à des fluides corrosifs, une version protégée contre la corrosion doit être spécifiée à la place.

Découpe et soudage pratiques

Le produit standard n’ayant pas de revêtement galvanisé, les opérations conventionnelles de découpe et de soudage sont simples. Ceci est utile lors des projets de fabrication et de rénovation en intérieur où les membres peuvent nécessiter des travaux d'ajustement ou de connexion locaux.

Applications typiques

Le produit est principalement utilisé pour :

Pannes de toiture dans les bâtiments légers en acier

Toitures d'entrepôt à grande pente

Systèmes de toiture d'atelier industriel

Bâtiments intérieurs de logistique et de stockage

Charpente secondaire des murs et des toitures

Systèmes de boîtiers en acier léger

Projets de rénovation d'usine intérieure

Il s'agit d'un élément structurel secondaire tel qu'une panne, plutôt que d'un remplacement des colonnes principales ou des poutres principales d'un bâtiment.

Applications de projets réels

Cas 1 : Pannes en Z pour un entrepôt logistique intérieur à grande pente

Le projet concernait un entrepôt logistique fermé de 50 000 m² avec une pente de toit de 12°. Le bâtiment était entièrement fermé et utilisé dans un environnement intérieur sec sans exposition directe à la pluie.

Les principales exigences étaient le chevauchement direct des pannes au niveau du faîte du toit, un coût de structure en acier maîtrisé, un temps d'installation plus court et un risque réduit de problèmes d'alignement des panneaux de toit.

Le matériau sélectionné était l'acier à section en Z formé à froid Q355B, Z160 à Z200, avec une épaisseur de paroi de 1,8 à 2,0 mm et des trous de boulons pré-perforés.

Les sections en Z pourraient se chevaucher directement, permettant aux éléments de faîtage de rester continus et réduisant les travaux de coupe et de modification sur place. Le temps d'installation a été réduit de 30 %.

La faible torsion des profilés a permis aux panneaux de toit en acier peint de s'asseoir plus uniformément, réduisant ainsi les espaces susceptibles de contribuer aux fuites d'eau. Les éléments plus légers ont également réduit les besoins de transport et de levage, et le coût global de la structure en acier était inférieur de 21 % à celui de la solution en acier laminé à chaud.

Le projet a été accepté et est resté en service en intérieur sans problèmes liés à la rouille.

Cas 2 : Mise à niveau d'un boîtier en acier léger dans un atelier industriel

Le deuxième projet concernait la rénovation d'une ancienne usine. De nouvelles structures de clôture en acier léger étaient nécessaires à l'intérieur de l'atelier, avec une pente de toit relativement importante et un environnement intérieur sec et ventilé.

Le produit sélectionné était l'acier à section en Z formé à froid Q235B, Z120 – Z140.

Les éléments ont été livrés prêts à être assemblés sans traitement secondaire approfondi. La structure superposée en forme de Z correspondait à la pente du toit et aidait à maintenir un système d'enceinte plat et stable.

Les éléments légers ont également permis de maîtriser les coûts de rénovation tout en raccourcissant les travaux d'installation à l'intérieur de l'usine existante.

Guide de sélection des sections Z

Pente du toit :

Pour les pentes de toit supérieures à 10°, les sections en Z sont une option privilégiée lorsque des pannes superposées sont nécessaires. Pour les pentes relativement faibles, des pannes en C peuvent également être envisagées en fonction de la conception structurelle.

Qualité du matériau :

Q235B convient aux applications générales de pannes et de boîtiers légers. Pour des portées plus grandes, des charges de vent ou de neige plus élevées et des exigences structurelles plus exigeantes, le Q355B peut être sélectionné avec une taille de section et une épaisseur de paroi appropriées.

Taille des sections :

Les modèles Z100 à Z140 peuvent être envisagés pour les structures secondaires plus légères du toit et des murs. Les Z160–Z200 conviennent à de nombreuses applications standard de pannes d’entrepôt et d’atelier. Les Z220–Z300 peuvent être utilisés lorsque des sections plus grandes sont requises par la conception structurelle.

Épaisseur de paroi :

La plage disponible est de 1,2 à 3,0 mm. L'épaisseur finale doit être déterminée à partir de la portée, de l'espacement des pannes, de la charge de vent, de la charge de neige, des conditions de connexion et des calculs structurels plutôt que de la seule taille de section.

Environnement:

Pour les bâtiments intérieurs secs et fermés, l’acier Z noir naturel peut constituer une option rentable. Dans les ateliers présentant une humidité élevée ou de la condensation, un revêtement antirouille approprié doit être envisagé.

Pour les bâtiments extérieurs, les zones côtières, les structures exposées à la pluie ou les hangars agricoles, la version en acier noir naturel n'est pas recommandée. Une section Z galvanisée ou une autre solution protégée contre la corrosion doit être sélectionnée.

Acier à section Z formé à froid vs acier à section C

Le choix doit finalement tenir compte de la conception structurelle plutôt que de la seule pente du toit. La géométrie superposée de la section Z constitue son principal avantage pratique lorsque des connexions de pannes continues sont nécessaires.

Contrôle de qualité en usine

For Z purlins, dimensional consistency is particularly important because the sections must connect accurately with the main steel frame and roof panels.

Le contrôle qualité porte donc sur la bobine d'acier avant formage, suivi de contrôles lors du profilage et après découpe. Les points d'inspection clés comprennent la qualité du matériau, les dimensions de la section, l'épaisseur de la paroi, la rectitude, la torsion, la longueur de coupe, l'état des bords et la position des trous pré-perforés.

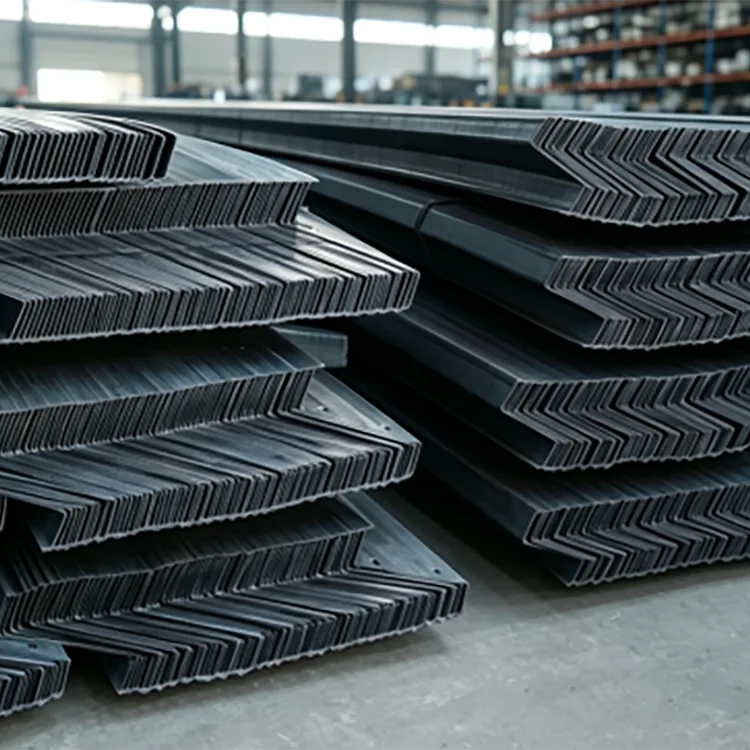

Les profils sont redressés après formage pour réduire la distorsion résiduelle. Avant expédition, les éléments finis sont inspectés visuellement et dimensionnellement, puis regroupés en fonction de la taille et des exigences de la commande.

Pour les commandes par lots, le fait de conserver la même qualité de matériau, les mêmes spécifications de section et les mêmes paramètres de traitement permet de maintenir la cohérence entre les différents lots de production.

FAQ

Q1 : Comment puis-je choisir entre l’acier à section Z et l’acier à section C ?

La principale considération est la disposition du toit et des connexions. Les sections en Z sont particulièrement utiles pour les toits où les pannes adjacentes doivent se chevaucher et continuer à travers le faîte, en particulier sur les pentes de toit plus importantes. Les sections C ont une applicabilité générale plus large et peuvent être utilisées pour des pentes de toit moins profondes en fonction de la conception structurelle.

Q2 : L’acier à section en Z formé à froid est-il facile à tordre ?

Une section Z correctement fabriquée subit un formage, un dimensionnement et un redressage progressifs pour contrôler la torsion et la déformation conformément aux exigences standard applicables. La taille de la section sélectionnée, l'épaisseur du mur, la portée et la méthode d'installation affectent également ses performances.

Q3 : La panne intérieure Z doit-elle être peinte ?

Pour un environnement intérieur sec et ventilé sans condensation importante, la surface naturelle en acier noir peut être utilisée sans revêtement supplémentaire si les exigences du projet le permettent. Pour les ateliers humides ou les zones à condensation fréquente, un revêtement antirouille est recommandé.

Q4 : Les sections Z peuvent-elles être fournies avec des trous pré-percés ?

Oui. Des trous de boulons peuvent être percés selon les dessins structurels avant l'expédition des profilés. Des coupes d'angle et des coupes d'extrémité en angle peuvent également être réalisées selon les détails de connexion requis.

Q5 : La longueur peut-elle être personnalisée ?

Oui. L'approvisionnement standard est généralement compris entre 6 et 12 m, tandis que des longueurs fixes non standard peuvent être produites selon les dessins du projet et les exigences de découpe.

Q6 : L’acier à section Z noir naturel peut-il être utilisé à l’extérieur ?

Il n'est pas recommandé pour une exposition directe à l'extérieur, à la pluie, aux embruns salés côtiers ou aux environnements corrosifs. Dans ces conditions, des sections Z galvanisées ou autrement protégées contre la corrosion doivent être envisagées.
