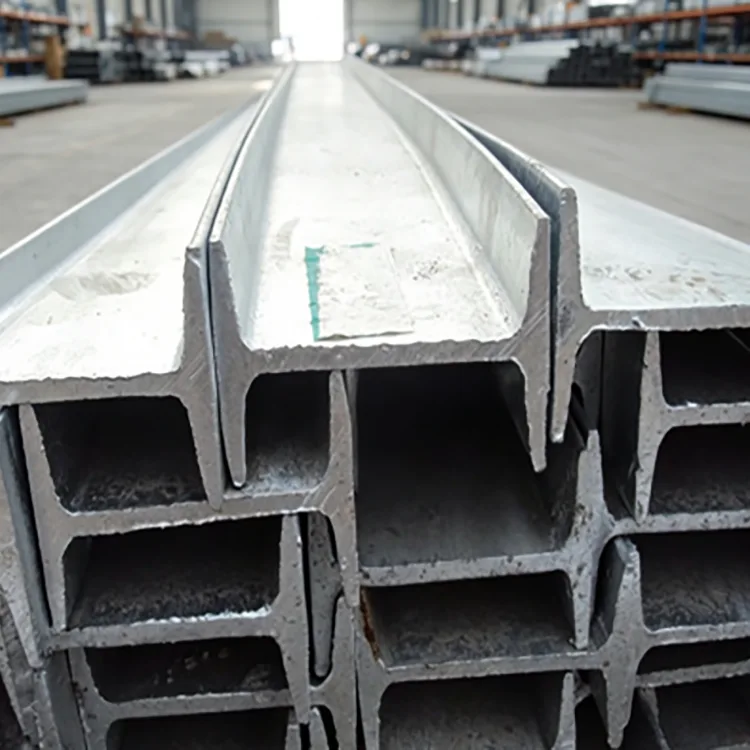

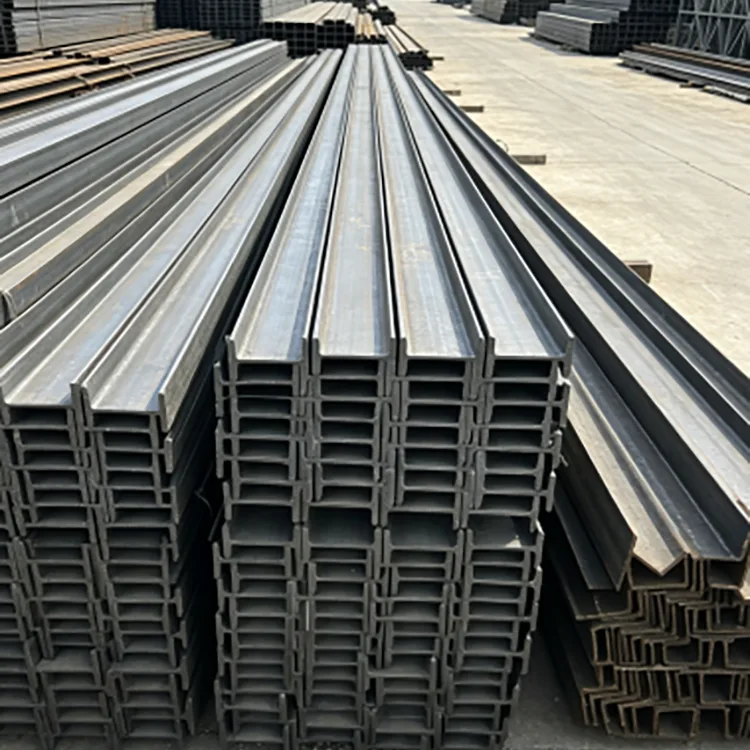

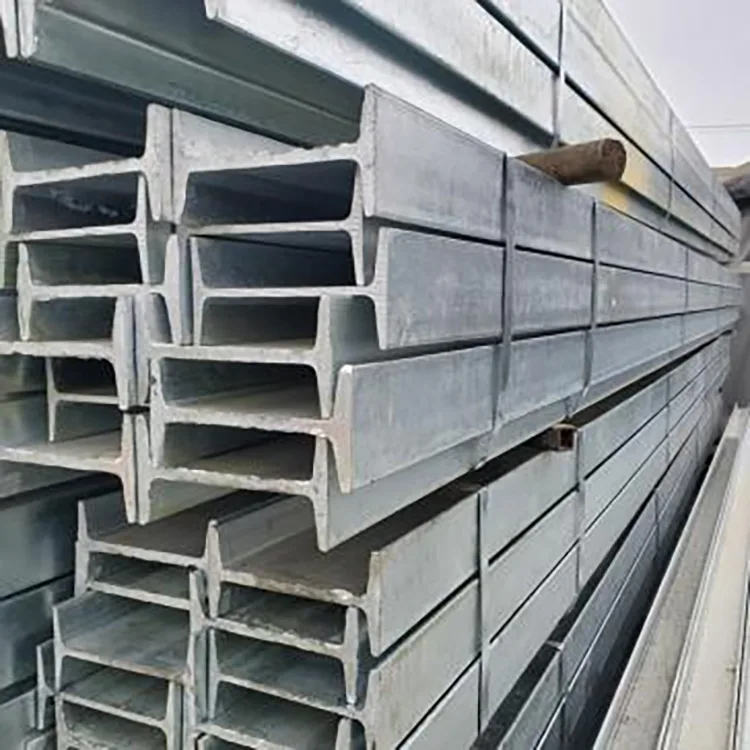

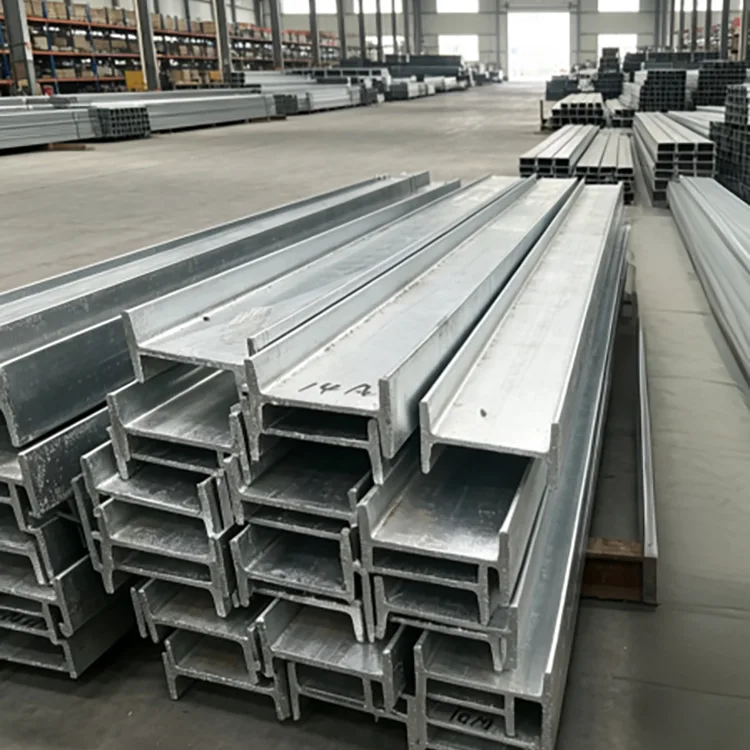

La poutre en I galvanisée à chaud est une poutre en acier à section en I laminée à chaud finie avec un revêtement de zinc par galvanisation à chaud. La section en forme de I offre une résistance structurelle grâce à son âme et ses brides, tandis que la surface galvanisée offre une protection contre la corrosion pour la charpente métallique exposée.
Rongheng fournit des poutres en I galvanisées en Q235B et Q355B, avec des tailles courantes de 10# à 63#, des longueurs standard de 6 m, 9 m et 12 m et des longueurs personnalisées d'environ 2 à 19 m. La découpe, le perçage, le biseautage, le redressage, le meulage et l'ébavurage peuvent être organisés avant la galvanisation selon les dessins du projet.
| Article | Spécification |
|---|---|
| Produit | Poutre en I galvanisée à chaud |
| Section de base | Poutre en I laminée à chaud |
| Nuance d'acier | Q235B, Q355B |
| Norme chinoise | GB/T 706-2016 actuellement applicable |
| Nouvelle norme | GB/T 706-2026, en vigueur le 1er décembre 2026 |
| Norme de galvanisation | GB/T13912-2020 |
| Référence internationale | ASTM A123/A123M-24 le cas échéant |
| Taille commune | 10#–63# |
| Longueur standard | 6 m, 9 m, 12 m |
| Longueur personnalisée | Environ 2 à 19 m |
| Revêtement de zinc commun | 85-120 μm |
| Revêtement de zinc augmenté | Environ 100 à 140 μm selon les exigences du projet |
| Traitement | Découpe, perçage, biseautage, redressage, meulage, ébavurage |
Pour les commandes à l'exportation, la norme d'acier de construction, la norme de galvanisation, la taille de la section, la qualité d'acier, le revêtement de zinc et les exigences de traitement doivent être confirmées par rapport aux dessins du projet et au contrat avant la production.
Les poutres en I et les poutres en H sont des sections structurelles différentes et ne doivent pas être considérées comme interchangeables. Une poutre en I conventionnelle a une disposition de bride plus étroite et des surfaces de bride intérieures inclinées, tandis que les poutres en H ont généralement des ailes plus larges et une géométrie de section différente.
Lors de la commande, identifiez la poutre par sa désignation de section, ses dimensions et la norme applicable plutôt que d'utiliser uniquement le terme général « poutre en acier ». Le fournisseur doit faire correspondre la section fournie avec le dessin approuvé avant de couper et de galvaniser.
La séquence préférée consiste à effectuer la découpe et l’usinage requis avant la galvanisation afin que l’acier traité reçoive une protection contre le zinc après la fabrication.
Poutre en I laminée à chaud → inspection des matériaux → redressage → découpe et usinage → dégraissage → décapage → fluxage → séchage → galvanisation à chaud → refroidissement → finition → inspection du revêtement de zinc → inspection dimensionnelle → emballage.
L'élément en acier est immergé dans du zinc fondu à environ 450°C. Le revêtement de zinc recouvre l'âme exposée, les brides, les bords et autres surfaces accessibles.
Pour les sections plus grandes ou plus lourdes, la rectitude et les dimensions doivent être vérifiées après la galvanisation car le chauffage et le refroidissement peuvent affecter la géométrie finale.
Rongheng fournit généralement un revêtement de zinc de 85 à 120 μm, avec environ 100 à 140 μm disponibles lorsqu'une exigence de revêtement plus élevée est spécifiée.
| Environnement d'application | Considération du revêtement |
|---|---|
| Exposition extérieure normale | 85-120 μm |
| Environnement industriel humide | Des exigences de revêtement plus élevées peuvent être spécifiées |
| Environnement côtier ou chargé de sel | Évaluation accrue du revêtement et de la corrosion |
| Exposition chimique grave | Confirmer la compatibilité du revêtement avec l'environnement du projet |
| Immersion continue dans l'eau de mer | Ne comptez pas uniquement sur la galvanisation atmosphérique standard |
Un revêtement de zinc plus épais fournit plus de masse de zinc pour l'exposition atmosphérique, mais l'épaisseur du revêtement doit être choisie en fonction de l'environnement réel et des exigences de corrosion du projet plutôt que de l'utiliser comme substitut à un système complet de contrôle de la corrosion.
Q235B est utilisé pour les applications structurelles conventionnelles où la section requise répond aux exigences de charge et de service calculées. Q355B offre une limite d'élasticité plus élevée et peut être spécifié pour les applications nécessitant une capacité structurelle plus élevée.
La nuance d'acier doit être sélectionnée en même temps que la taille de la poutre, la portée, la charge et la conception des connexions. Une qualité de résistance plus élevée ne compense pas automatiquement une section sous-dimensionnée ou une conception structurelle inadaptée.
Une spécification d’achat claire peut être rédigée comme suit :
Poutre Q355B / 25# I / 12 m / galvanisée à chaud / revêtement de zinc spécifié / coupée selon dessin.
Dans la mesure du possible, la fabrication doit être terminée avant la galvanisation à chaud. Le traitement disponible comprend :
La réalisation de ces opérations avant la galvanisation permet de fournir une protection en zinc sur l'élément traité. Si une découpe, un perçage ou un soudage est effectué après la galvanisation, les zones exposées ou affectées par la chaleur nécessitent une réparation appropriée.
Pour les commandes de poutres en I galvanisées, l'inspection doit couvrir à la fois l'acier de base et l'élément galvanisé fini.
Les certificats de matériaux, les dossiers d'inspection de galvanisation, les données d'inspection dimensionnelles et la documentation d'inspection tierce peuvent être organisés en fonction des exigences du projet.
Un projet industriel côtier a utilisé des sections en I galvanisées à chaud 10# et 12# Q235B pour les éléments de support structurels extérieurs. En raison de l'humidité élevée et de l'air chargé en sel, le projet a nécessité une couche de zinc accrue.
Les éléments galvanisés ont été fournis après contrôle dimensionnel et traitement requis. Selon le dossier de projet fourni, la structure est restée exempte de rouille généralisée ou de décollement du revêtement pendant sept ans et a passé avec succès des inspections de supervision répétées.
Un grand projet photovoltaïque au sol nécessitait des poutres Q235B I pour les bases d'équipement et les structures de support exposées au soleil, au vent et à la pluie. Les poutres ont été fournies avec un traitement de longueur fixe et une galvanisation à chaud selon les exigences du projet.
Les éléments galvanisés sont arrivés prêts pour l'installation structurelle, évitant ainsi une opération de peinture distincte à grande échelle sur le chantier. La spécification galvanisée a été sélectionnée pour répondre aux exigences de durée de vie nominale de 25 ans du projet.
Pour les commandes à l'exportation, les informations suivantes doivent être confirmées avant la production :
La chaîne d'approvisionnement de Rongheng est basée à Tianjin Daqiuzhuang, donnant accès aux ressources d'acier laminé à chaud, de galvanisation et de transformation de l'acier en aval.
Pour les tailles de poutres en I standard, l'approvisionnement en stock peut être coordonné si disponible. Pour les commandes de projets, la découpe à longueur fixe, le traitement basé sur le dessin, la galvanisation, l'inspection et la préparation à l'exportation peuvent être coordonnés avant expédition.
Les poutres en I ont généralement des ailes plus étroites et des surfaces de bride intérieures inclinées, tandis que les poutres en H ont généralement des ailes plus larges et une géométrie de section différente. Ils doivent être spécifiés par la désignation exacte de la section et les dimensions plutôt que remplacés uniquement sur la base de l'apparence.
Les qualités courantes incluent Q235B et Q355B. La qualité appropriée doit suivre la conception structurelle et les spécifications du projet.
La plage courante de revêtement de zinc est de 85 à 120 μm. Environ 100 à 140 μm peuvent être discutés pour les projets nécessitant un revêtement accru, sous réserve des spécifications applicables.
Oui. La coupe, le perçage, le biseautage, le redressage, le meulage et l'ébavurage de longueur fixe peuvent être effectués avant la galvanisation selon les dessins.
Oui, mais le revêtement de zinc doit être choisi en fonction de l'exposition réelle. Les environnements côtiers et chargés de sel nécessitent une évaluation de la corrosion plus poussée que les conditions extérieures intérieures ordinaires. L'immersion continue dans l'eau de mer nécessite une approche distincte de contrôle de la corrosion.
Pas automatiquement. La modification de la nuance d'acier nécessite la confirmation que le matériau à moindre résistance répond toujours à la charge structurelle et aux conditions de service requises.
Le chauffage et le refroidissement pendant la galvanisation peuvent affecter les dimensions et la rectitude des éléments en acier, en particulier les sections plus grandes. Les poutres finies doivent donc être inspectées après la galvanisation.
Oui, mais le soudage enlève le zinc autour de la zone chauffée. La zone affectée doit être nettoyée et réparée avec un revêtement approprié riche en zinc après soudage. Dans la mesure du possible, les détails de connexion doivent être complétés avant la galvanisation.
Les longueurs standards incluent 6 m, 9 m et 12 m. Des longueurs fixes d'environ 2 à 19 m peuvent être discutées en fonction des exigences de production et de transport.
En fonction du projet, des certificats de matériaux, des dossiers d'inspection de galvanisation, des données d'inspection dimensionnelles, des informations sur l'emballage et des documents d'inspection tiers peuvent être fournis.
