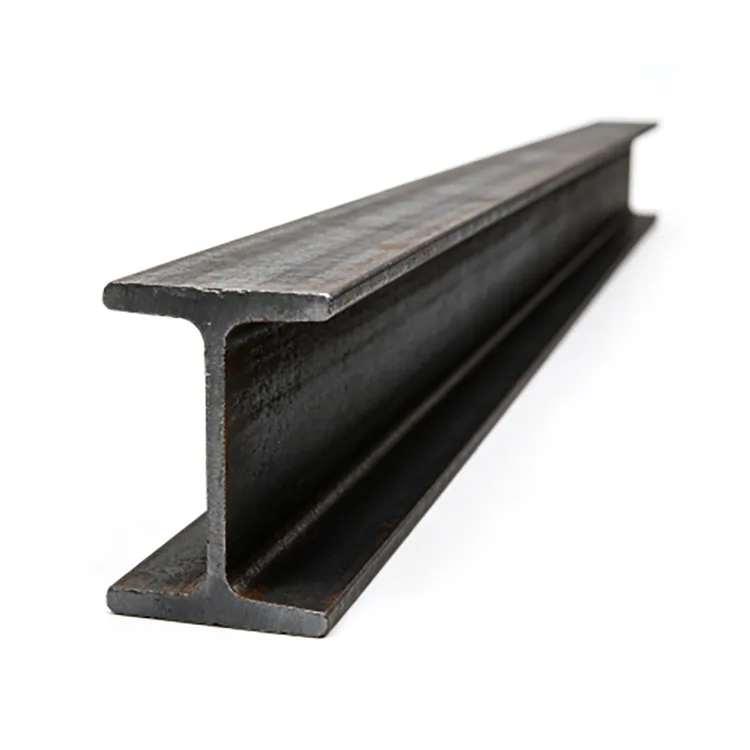

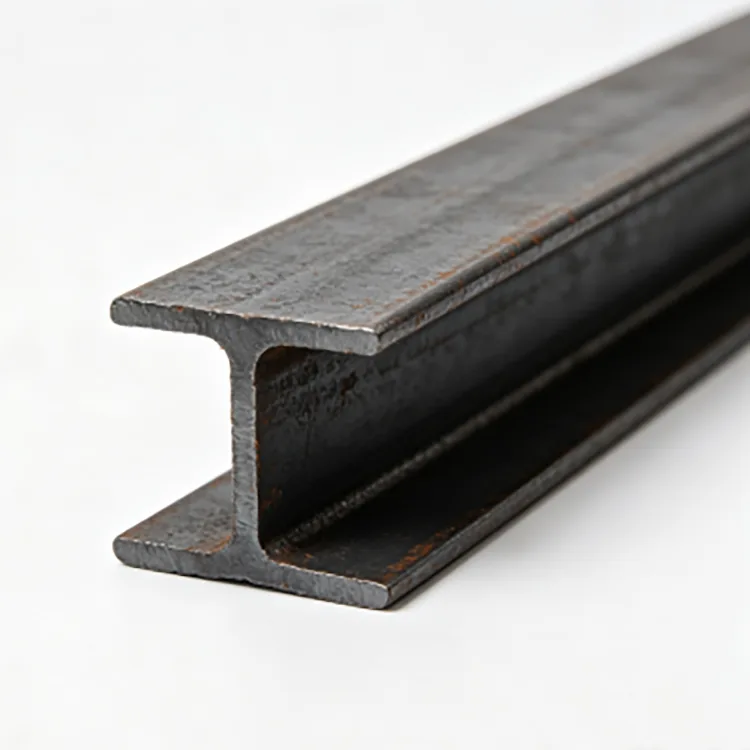

La poutre en I laminée à chaud est une section en acier de construction laminée à chaud avec deux brides reliées par une âme centrale. La section est formée directement par laminage à haute température plutôt que par soudage de plaques d'acier séparées ensemble.
La géométrie en forme de I offre une résistance à la flexion à travers les brides tandis que l'âme relie la section et supporte les forces de cisaillement. Il est couramment fourni pour les structures d'usine, les plates-formes, les bases d'équipement, les supports de tuyaux et autres structures en acier.
Rongheng fournit des poutres en I laminées à chaud Q235B et Q355B dans des tailles courantes allant de 10# à 63#, avec des longueurs standard de 6 m, 9 m et 12 m. La coupe à longueur fixe et d'autres traitements peuvent être organisés en fonction des exigences du projet.
| Article | Spécification |
|---|---|
| Produit | Poutre en I laminée à chaud |
| Nuance d'acier | Q235B, Q355B |
| Gamme de tailles | 10#–63# |
| Types courants | série a/b |
| Longueur standard | 6 m / 9 m / 12 m |
| Coupe à longueur fixe | Disponible |
| Surface | Noir laminé à chaud |
| Traitement | Découpe, perçage, biseautage, redressage, ébavurage |
| Norme en acier de base | GB/T 706-2016 |
| Autres normes | Les exigences ASTM / EN peuvent être discutées |
| Formulaire de fourniture | Stock ou production selon besoin |
Les sections couramment demandées incluent 12,6#, 14#, 16#, 18#, 20a#, 25a# et 32a#. Les dimensions exactes de la section, la largeur de la bride, l'épaisseur de l'âme et le poids théorique dépendent de la désignation de la section sélectionnée.
La taille correcte de la poutre en I dépend des exigences structurelles plutôt que du prix ou de la disponibilité uniquement. La portée, la charge appliquée, l'état du support, l'espacement, la méthode de connexion et la flèche admissible doivent être pris en compte avant la sélection de la section.
Une portée plus longue, une charge d'équipement concentrée ou une plus grande distance entre les supports peuvent nécessiter une section plus grande. La conception structurelle devra peut-être également prendre en compte la stabilité latérale et la facilité d'entretien en plus de la flexion et du cisaillement.
Lorsque le dessin structurel spécifie déjà le numéro de poutre, la commande doit suivre la section spécifiée plutôt que de permettre une substitution basée uniquement sur des dimensions similaires ou sur le stock disponible.
Les poutres en I et les poutres en H ont des géométries et des propriétés de section différentes. Les poutres en I traditionnelles ont généralement des ailes plus étroites et des surfaces de bride intérieures inclinées, tandis que les poutres en H ont généralement des ailes plus larges.
Les poutres en I sont couramment utilisées comme éléments de flexion, tandis que les poutres en H sont fréquemment sélectionnées pour les colonnes et les charpentes structurelles plus lourdes. Il ne s'agit là que d'une distinction générale ; la section réelle doit être déterminée par la conception structurelle.
Une poutre en I ne doit pas être remplacée par une poutre en H simplement parce que les deux sections semblent similaires ou que l'une d'elles est plus facilement disponible.
Q235B est couramment utilisé pour les poutres d'usine, les plates-formes, les supports d'équipement et la fabrication structurelle générale où la section sélectionnée répond aux conditions de charge requises.
Le Q355B offre une résistance matérielle plus élevée et peut être spécifié pour des applications structurelles plus lourdes lorsque la conception l'exige.
Une qualité d'acier supérieure ne rend pas automatiquement une section plus petite appropriée. Si la nuance est modifiée pour réduire le poids de l'acier, la conception structurelle doit être vérifiée à nouveau pour en vérifier la résistance, la flèche et la stabilité.
La poutre est formée directement par une série d’opérations de laminage à chaud :
Billet d'acier → chauffage → laminage grossier → laminage intermédiaire → laminage de finition → calibrage → redressage → découpe → inspection → regroupement
Des passes de laminage successives établissent l'âme et les brides et amènent la section aux dimensions requises. Après le laminage, la poutre est vérifiée quant à ses dimensions, sa rectitude et son état de surface.
La calamine sombre que l'on trouve normalement sur l'acier noir laminé à chaud est une surface de production formée pendant le laminage et ne doit pas être confondue avec la rouille atmosphérique.
La géométrie de base de l'âme et de la bride est produite pendant le laminage, de sorte que le client reçoit une section structurelle finie plutôt que des plaques séparées qui doivent être fabriquées en un élément en forme de I.
Cela simplifie la découpe et la fabrication ultérieures et évite l'utilisation d'une soudure longitudinale pour créer la section de base de la poutre. Des sections laminées cohérentes facilitent également la coordination des calendriers de matériaux et des dessins de fabrication sur les projets par lots.
La poutre en I laminée à chaud est principalement utilisée lorsque la section en I fournit un élément de flexion structurel approprié.

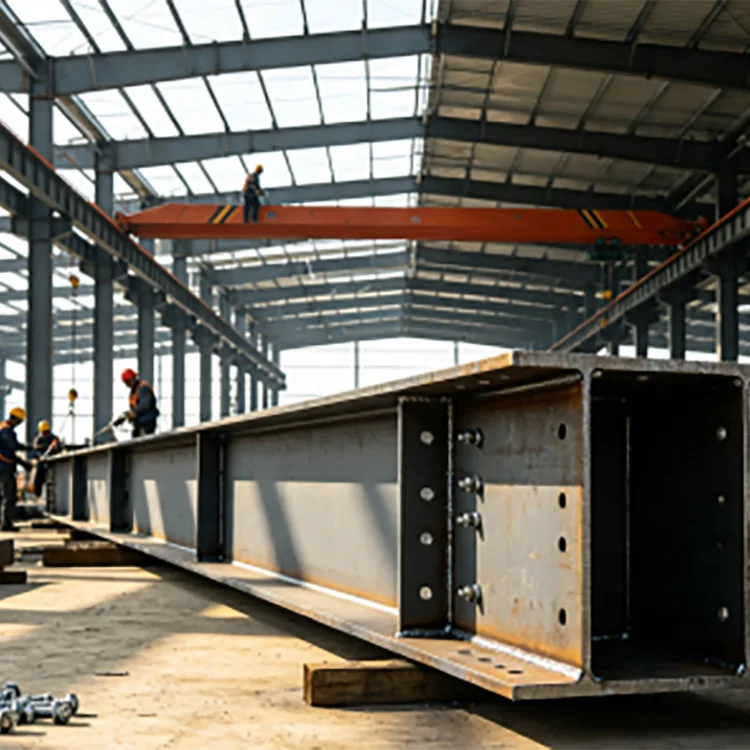

Pour les applications de machines, la sélection de la poutre doit prendre en compte davantage que le poids total de l'équipement. La portée du support, les points de montage, la répartition de la charge, les vibrations et les chargements répétés peuvent tous affecter la section requise.
Pour les projets de machines fournis, des poutres 14#–20# I ont été utilisées pour les bases d'équipement et la fabrication de supports.

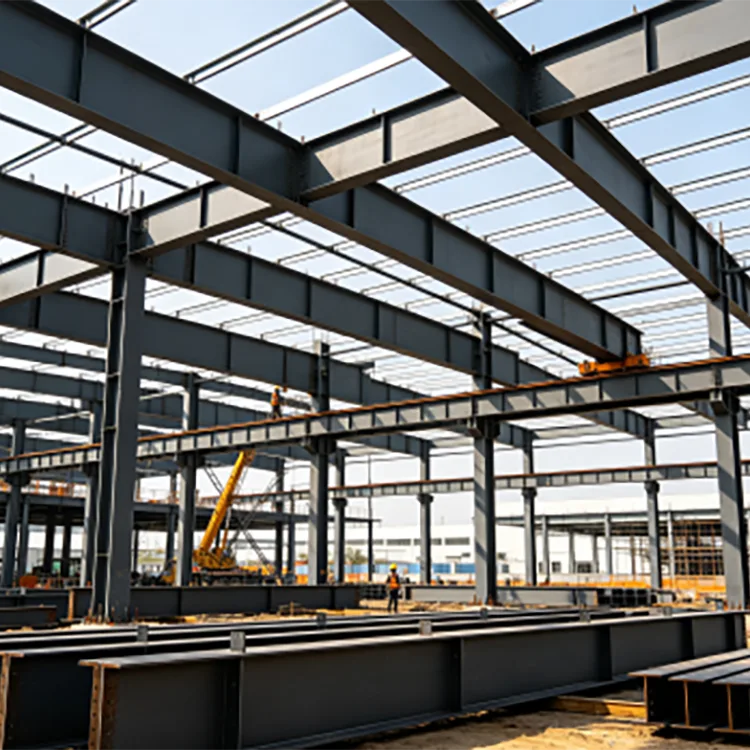

Pour la construction en usine, des poutres 16#–25# Q235B I ont été fournies pour les poutres liées au toit, les éléments de plate-forme et les structures de support.
Des dimensions de section cohérentes sont importantes pour la fabrication par lots, car les poutres doivent s'aligner avec les plaques de connexion et les éléments structurels adjacents lors de l'installation.
La poutre en I laminée à chaud est fournie sous forme d'acier laminé à chaud noir sans revêtement de protection contre la corrosion.
Pour les applications intérieures sèches, la surface noire peut être utilisée lorsque le projet ne nécessite pas de protection supplémentaire contre la corrosion. Pour les structures métalliques extérieures exposées, une peinture, une galvanisation à chaud ou un autre système de revêtement approprié peuvent être spécifiés en fonction de l'environnement de service.
Lorsque la galvanisation est nécessaire, la découpe, le perçage et toute autre fabrication doivent être effectués de préférence avant le processus de galvanisation. Cela réduit la quantité d'acier exposé qui nécessiterait autrement une réparation après le traitement.
Rongheng peut organiser le traitement selon le dessin du projet, notamment :
Pour les commandes importantes, les clients peuvent fournir une liste de découpe et des dessins de fabrication avant la production. Cela permet d'adapter les longueurs des poutres et les exigences de traitement aux dimensions d'installation.
L'inspection se concentre sur la qualité du matériau, la désignation de la section et les dimensions finies.
Des certificats de matériaux et des dossiers d'inspection convenus peuvent être fournis selon les exigences du projet. Une inspection par un tiers peut également être organisée lorsque cela est spécifié dans le contrat.
Les commandes d'acier peuvent être réglées au poids réel ou au poids théorique selon le contrat d'achat.
Le poids réel est basé sur la masse mesurée du matériau livré. Le poids théorique est calculé à partir du poids unitaire publié de la section sélectionnée et de sa longueur fournie.
Par exemple, une poutre d'un poids unitaire théorique de 20 kg/m et d'une longueur de 12 m a un poids théorique de 240 kg.
Pour les commandes groupées, la méthode de règlement doit être confirmée avant la production et l'expédition.
Un projet d'usine du nord de la Chine a utilisé des poutres en I laminées à chaud 16#–25# Q235B pour les poutres, les plates-formes et les structures de support liées au toit. Le matériau a été fourni par lots avec des contrôles de section et dimensionnels effectués avant la fabrication.
Un fabricant de machines a utilisé des poutres 14#–20# I pour les bases d'équipement et les structures de support. Les poutres ont été découpées et fabriquées selon les dimensions de support requises avant traitement de surface.
Pour un projet d'infrastructure en Asie du Sud-Est, des poutres Q355B I ont été fournies pour la charpente des installations et les structures de support de canalisations. La commande comprenait le tri, le renforcement des paquets et la documentation d'exportation pour l'expédition des conteneurs.
La chaîne d'approvisionnement de Rongheng est basée à Tianjin Daqiuzhuang, avec accès aux profilés d'acier laminés à chaud, à l'entreposage, à la transformation et à la logistique d'exportation.

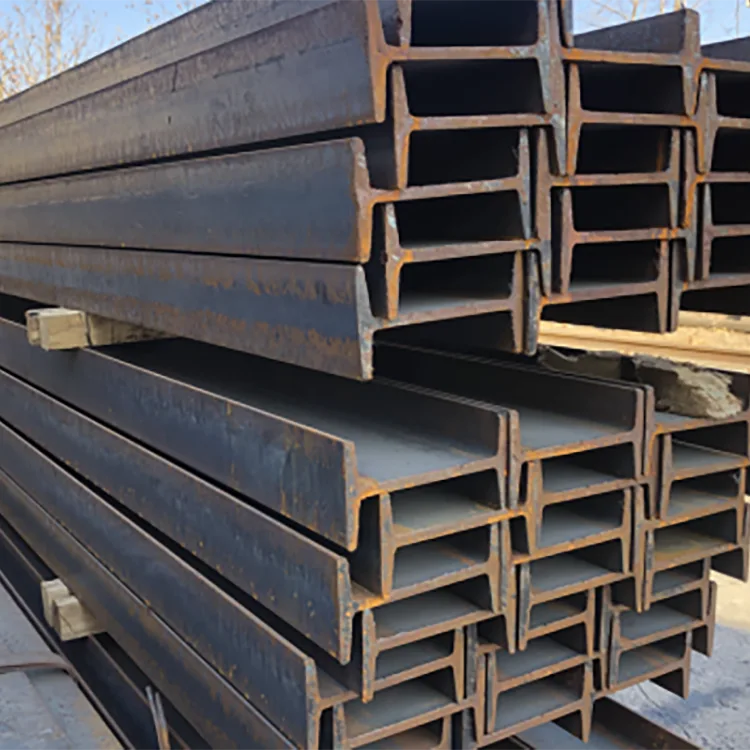

Les sections communes de poutre en I de 10# à 63# peuvent être disposées en fonction de la demande du stock et du projet. Les Q235B et Q355B sont disponibles pour différentes exigences structurelles, tandis que la coupe à longueur fixe et le traitement convenu peuvent être coordonnés avant expédition.
Pour les commandes à l'étranger, le tri des matériaux, le regroupement, le chargement des conteneurs et les documents d'exportation peuvent également être coordonnés en fonction des exigences d'expédition.

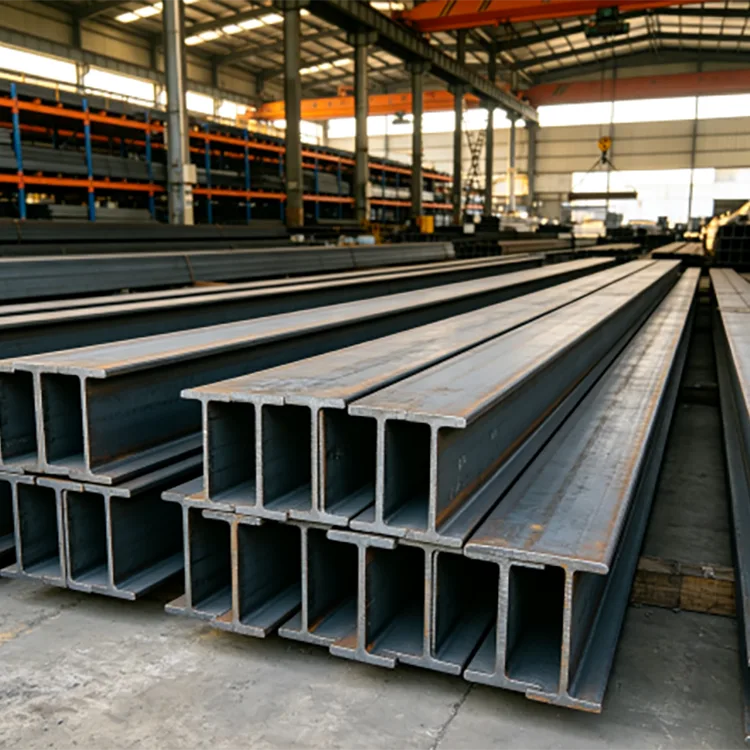

Il est couramment utilisé pour les poutres d'usine, les structures de toit et de plate-forme, les bases d'équipement, les supports de tuyaux, les structures d'entrepôt et autres structures en acier.
Non. Leur géométrie de bride et leurs propriétés de section sont différentes. Une poutre en I ne doit pas être remplacée par une poutre en H sans vérifier les exigences structurelles.
Ni l’un ni l’autre n’est universellement meilleur. La section appropriée dépend de la portée, de la charge, des propriétés de la section, des conditions de support et de la conception structurelle.
Q235B et Q355B sont les principales qualités fournies. D'autres grades peuvent être discutés lorsque le projet l'exige.
La plage de tailles courante va de 10# à 63#, y compris les sections des séries a/b. Les dimensions exactes et le poids unitaire théorique dépendent de la désignation de la section sélectionnée.
Oui. Les longueurs standard incluent 6 m, 9 m et 12 m, et une coupe à longueur fixe peut être organisée en fonction des exigences du projet.
Oui. Le perçage, la découpe, le biseautage, le redressage et l'ébavurage peuvent être organisés selon les dessins et les exigences de traitement convenues.
Oui. La poutre peut être d'abord fabriquée, puis galvanisée à chaud lorsqu'une protection supplémentaire contre la corrosion est requise pour les environnements extérieurs ou humides.
Pas automatiquement. Un changement de nuance d'acier doit être vérifié par rapport à la charge structurelle, à la taille de la section et aux exigences de conception.
Le poids théorique est normalement calculé à partir du poids unitaire publié de la section sélectionnée multiplié par sa longueur. Le règlement au poids réel peut également être utilisé lorsque cela est spécifié dans le contrat.
Des certificats de matériaux et des dossiers d'inspection convenus peuvent être fournis selon les exigences du projet. Une inspection par un tiers peut également être organisée si nécessaire.
Oui. La fourniture de profilés en acier, la coupe à longueur fixe, le traitement convenu, le regroupement, la documentation d'inspection, le chargement des conteneurs et la documentation d'exportation peuvent être coordonnés pour les commandes internationales.
