La tuyauterie haute température ne peut pas être sélectionnée uniquement en fonction de la taille du tuyau. La température de fonctionnement, la pression, le fluide de service, la durée de fonctionnement et la qualité du matériau affectent tous les performances requises du tuyau. Ce tuyau en acier au carbone sans soudure à haute température est destiné aux applications à haute température et haute pression où les tuyaux en acier au carbone ordinaires peuvent ne pas offrir une stabilité suffisante à long terme.
Le tuyau est fabriqué à l'aide d'une technologie de production de tuyaux en acier sans soudure, ce qui lui confère une structure continue sans cordon de soudure longitudinal. Le chauffage, le perçage, le laminage, le dimensionnement, le refroidissement et le redressage contrôlés aident à maintenir une paroi de tuyau dense et uniforme. Le tuyau fini convient à la vapeur à haute température, à l'eau chaude et aux fluides de traitement, avec des options de traitement disponibles pour différentes exigences d'installation.
Une exposition à long terme à la chaleur peut entraîner une perte de stabilité dimensionnelle des canalisations en acier au carbone ou une déformation lorsque le matériau et les conditions de fonctionnement ne sont pas correctement adaptés. Pour cette raison, le tuyau est conçu autour de limites de température et de pression spécifiques plutôt que d'être traité comme un tuyau sans soudure à usage général.
En service continu à 425°C, le tuyau est conçu pour maintenir des dimensions stables et résister à la déformation plastique et à l'expansion du diamètre. Ceci est particulièrement important pour les pipelines qui restent à des températures élevées pendant de longues périodes d'exploitation.
La tuyauterie industrielle peut subir un chauffage et un refroidissement répétés plutôt qu'une température constante. Le tuyau est conçu pour résister aux cycles thermiques et réduire le risque de fissuration associé aux changements répétés de température.
La pression nominale à haute température est de 10 MPa à une température constante de 425°C. Pour un projet réel, la capacité de pression doit toujours être vérifiée par rapport à la taille du tuyau, à l'épaisseur de la paroi, à la qualité du matériau, à la température de conception et au code d'ingénierie applicable.
L'utilisation de matières premières contrôlées en acier au carbone et une fabrication sans soudure contribuent à fournir une paroi de tuyau dense avec une continuité matérielle constante. Ceci est important pour les applications où des défauts localisés pourraient devenir un problème sous des températures et des pressions soutenues.
|
Article |
Spécification |
|
Nom du produit |

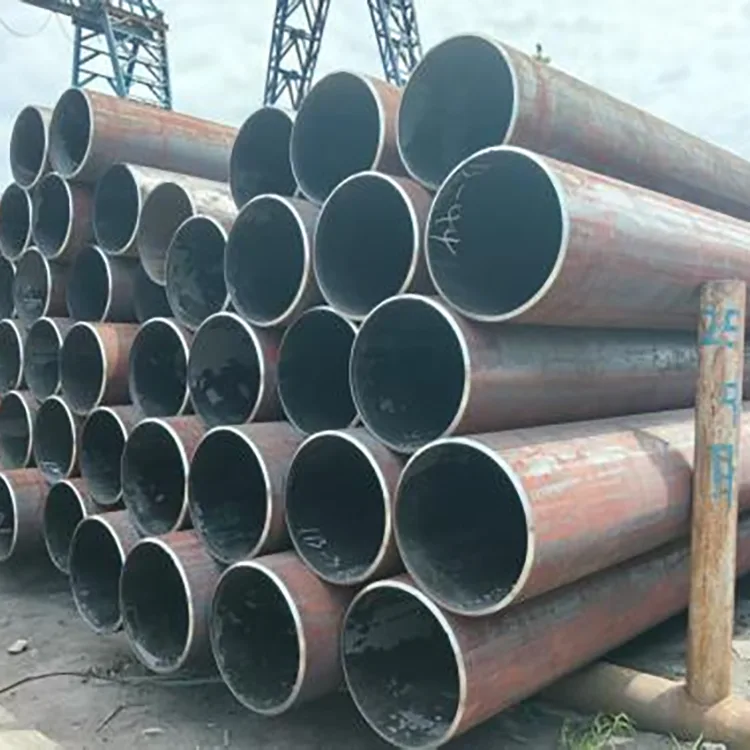

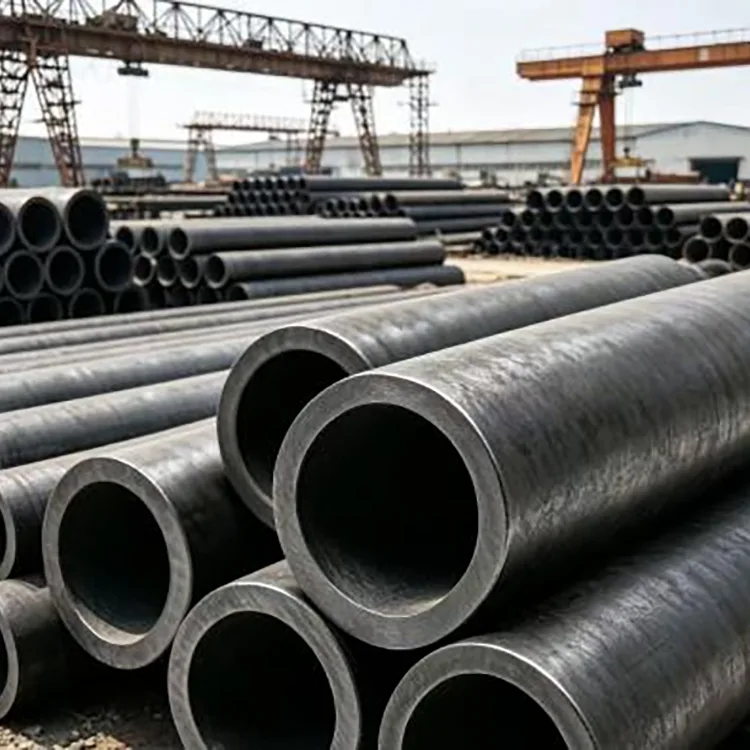

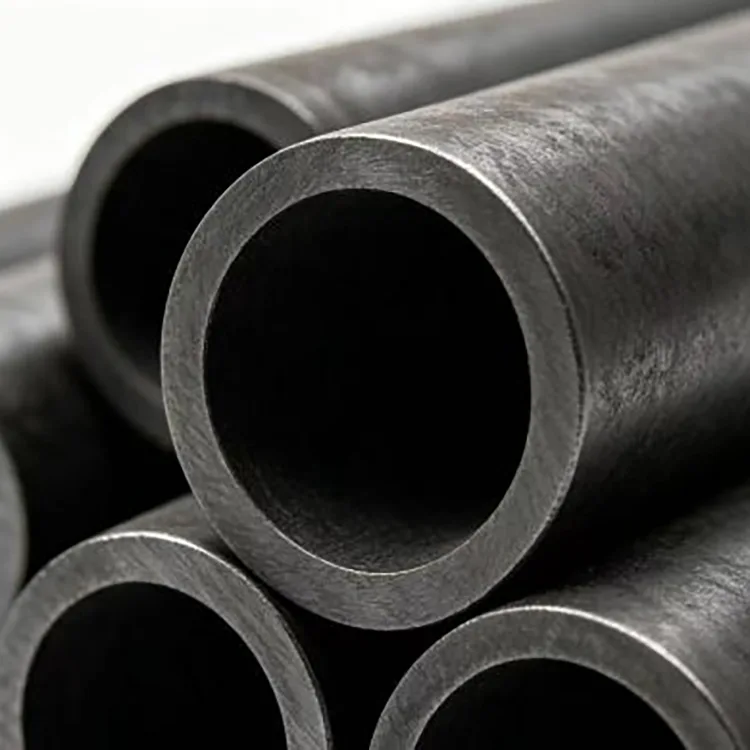

Tuyaux en acier au carbone sans soudure à haute température |
|
Matériel commun |
20G, ASTM A106 Gr.B et autres qualités spécifiées |
|
Température maximale de service continu |
425°C |
|
Température de service à court terme |
Jusqu'à 450°C |
|
Pression nominale haute température |
10 MPa à température constante de 425°C |
|
Normes applicables |
GB/T 9948, ASTM A106 Gr.B |
|
Médias applicables |
Vapeur à haute température, eau à haute température, fluides de procédé à haute température |
|
Durée de vie revendiquée |
Plus de 8 ans de fonctionnement continu sans panne |
|
Options de traitement |
Coupe à longueur fixe, chanfreinage, polissage des parois internes |
Le matériau approprié dépend de la température de fonctionnement réelle et des conditions de service. Des qualités différentes ne doivent pas être remplacées simplement parce que les dimensions nominales de leurs tuyaux sont les mêmes.
Pour les conduites de vapeur à moyenne et basse pression, d'huile caloporteuse et d'eau chaude, les tuyaux en acier sans soudure 20G selon GB 3087 sont l'option privilégiée dans le schéma de sélection fourni.
ASTM A106 Gr.B peut être utilisé comme alternative.
GB/T 8163 20# doit être considéré avec prudence et est destiné aux embranchements à basse pression et non critiques plutôt qu'aux exigences de service à haute température.
Pour un service de vapeur à haute température continu à long terme, utilisez 20G selon GB 3087 ou ASTM A106 Gr.B selon la conception du projet.
Pour cette plage de températures, la documentation du matériau doit inclure les propriétés mécaniques à haute température requises et les enregistrements d'essais non destructifs lorsque cela est spécifié par le projet.
Le GB/T 8163 20# ordinaire ne doit pas être remplacé par un tuyau haute température spécifié simplement pour réduire le coût d'achat.
Dans cette plage de températures, les tuyaux en acier au carbone ne doivent être envisagés que pour un service à court terme ou intermittent.
Une évaluation du fluage est requise et les intervalles d'inspection doivent être raccourcis lorsque l'acier au carbone est utilisé temporairement. Pour la conception technique formelle, l’acier allié au chrome-molybdène est préféré.
Les tuyaux sans soudure en acier au carbone ne doivent pas être utilisés pour un fonctionnement à long terme au-dessus de 450°C.
Le guide de sélection fourni recommande des aciers alliés résistants à la chaleur tels que :
● 15CrMoG — jusqu'à 510°C
● 12Cr1MoVG — jusqu'à 570°C
La sélection finale des matériaux doit suivre la conception technique réelle, les conditions de fonctionnement et les normes applicables.
Ce tuyau est principalement utilisé dans les systèmes où la température et la pression sont maintenues pendant de longues périodes.
Les applications typiques incluent :

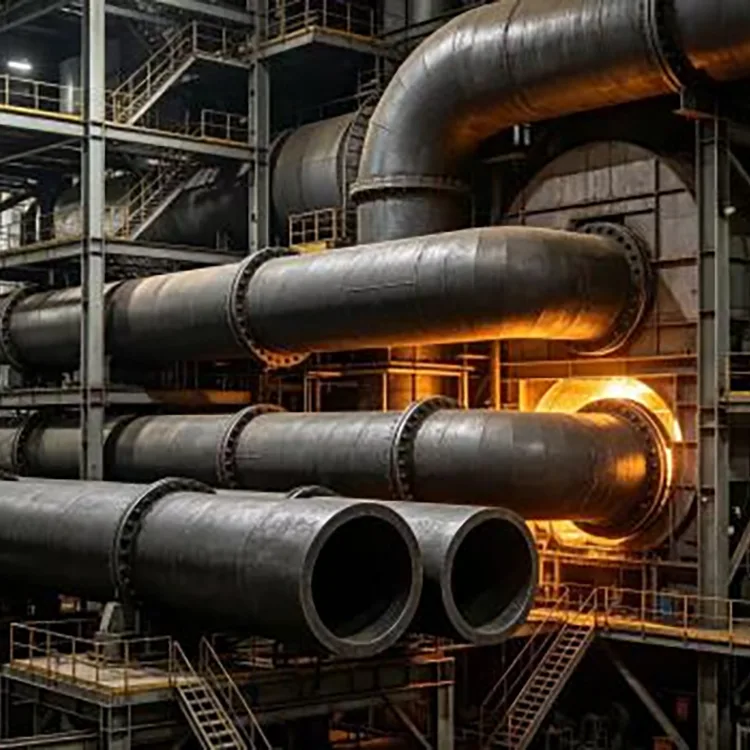

Utilisé pour la tuyauterie auxiliaire autour des chaudières des centrales électriques et autres équipements thermiques où l'eau chaude ou la vapeur est transportée dans des conditions de fonctionnement contrôlées.

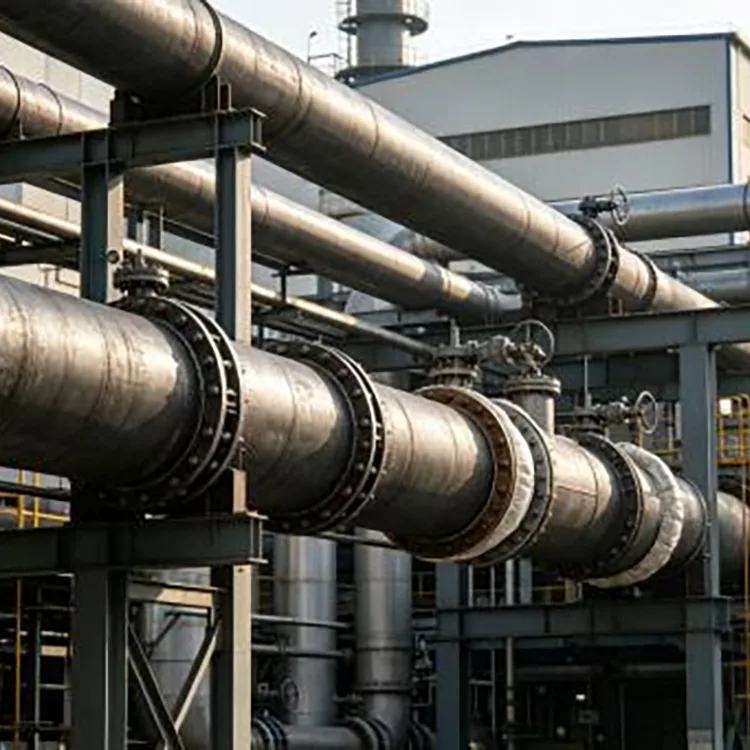

Convient au transport de vapeur à haute température dans les installations industrielles, y compris les conduites de vapeur de traitement et les canalisations de support.
Utilisé pour les fluides de traitement à haute température où la nuance d'acier au carbone sélectionnée est compatible avec la température, la pression et le fluide de fonctionnement.
Appliqué dans les systèmes de récupération de chaleur perdue où des fluides chauds ou de la vapeur doivent être transférés entre les équipements de traitement.
Utilisé pour la tuyauterie connectée aux échangeurs de chaleur à haute température et aux équipements thermiques associés.
Une sélection correcte signifie également savoir quand un tuyau ne doit pas être utilisé.
Ce produit est déconseillé pour :
● Milieux acides ou alcalins fortement corrosifs
● Service à long terme au-dessus de 450°C
● Conditions de basse température/haute pression nécessitant des qualités de tubes dédiées à basse température
Pour les fluides spéciaux ou les températures extrêmes, le matériau doit être réévalué plutôt que d'imposer une solution d'acier au carbone dans une application inappropriée.
Pour les canalisations haute température, le contrôle de fabrication est étroitement lié aux performances dimensionnelles et mécaniques finales. Le système d'approvisionnement de Rongheng couvre la production et la transformation de tubes en acier sans soudure, avec des contrôles de qualité effectués depuis les matériaux entrants jusqu'à l'inspection du produit fini.
L'itinéraire général de fabrication comprend :
Inspection des matières premières → Chauffage → Perçage → Laminage → Dimensionnement → Refroidissement → Redressage → Découpe → Inspection de surface → Tests non destructifs si nécessaire → Inspection finale → Emballage et expédition
Avant la production, les matériaux en acier entrants sont vérifiés par rapport à la qualité requise et aux spécifications d'achat. La documentation des matériaux, la composition chimique et les propriétés mécaniques sont examinées conformément aux exigences de la commande.
Pour les qualités spécifiées telles que 20G et ASTM A106 Gr.B, le matériau doit correspondre à la norme applicable et à la documentation du projet.
La billette d'acier préparée est chauffée à la température de traitement requise et percée pour former la section creuse initiale. Le contrôle du chauffage est important car un chauffage excessif ou insuffisant peut affecter le formage ultérieur et la structure finale du tuyau.
La coque creuse passe par les étapes de laminage et de dimensionnement pour obtenir le diamètre extérieur et l'épaisseur de paroi requis.
Le contrôle dimensionnel à ce stade se concentre sur :
● Diamètre extérieur
● Épaisseur de paroi
● Uniformité des murs
● Longueur du tuyau
● Rectitude
Après le formage, un refroidissement et un redressage contrôlés sont utilisés pour stabiliser les dimensions du tuyau. La rectitude est vérifiée avant que le tuyau ne passe au traitement final.
Le tuyau peut être fourni dans les longueurs requises. La coupe à longueur fixe, le chanfreinage des extrémités des tuyaux et le polissage des parois internes peuvent être organisés selon les spécifications de la commande confirmées.
Les canalisations à haute température sont souvent installées dans des systèmes où le remplacement d'une section défaillante nécessite l'arrêt de l'équipement. Pour cette raison, le contrôle qualité ne doit pas se limiter à l’inspection de l’apparence et des dimensions.
Le processus d'inspection de Rongheng peut inclure :
La qualité de l'acier, la documentation des matériaux et les propriétés chimiques et mécaniques requises sont vérifiées par rapport aux spécifications d'achat.
Le diamètre extérieur, l'épaisseur de paroi, la longueur et la rectitude sont vérifiés pour confirmer que le tuyau fini répond aux exigences convenues.
La surface du tuyau est vérifiée pour déceler tout défaut visible, toute oxydation excessive et toute autre condition susceptible d'affecter son utilisation ou son traitement ultérieur.
Lorsque la commande ou le projet d'ingénierie l'exige, des tests non destructifs peuvent être organisés pour identifier les discontinuités internes qui ne peuvent être confirmées par une inspection visuelle.
Les tuyaux finis sont vérifiés par spécifications et par lot de production avant l'emballage. La quantité, les dimensions, les marquages et les documents d'inspection requis sont confirmés avant expédition.
Pour les projets d’ingénierie, il ne suffit pas de recevoir les spécifications correctes dès la première expédition. Si le projet nécessite plusieurs lots, les différences entre les expéditions peuvent créer des problèmes lors de l'installation et de l'acceptation sur site.
Rongheng organise la production et l'inspection selon les exigences de la commande confirmée. Pour les achats répétés, la qualité du matériau d'origine, les dimensions, les exigences de traitement et les conditions d'inspection peuvent être utilisées comme référence pour les lots suivants.
Cette approche est particulièrement utile pour les projets nécessitant plusieurs livraisons de la même spécification de canalisation.
Différents sites d'installation nécessitent différentes longueurs de tuyaux et conditions finales. Rongheng peut organiser un traitement ultérieur sur la base de dessins ou de spécifications confirmés.
Le traitement disponible comprend :
● Coupe à longueur fixe

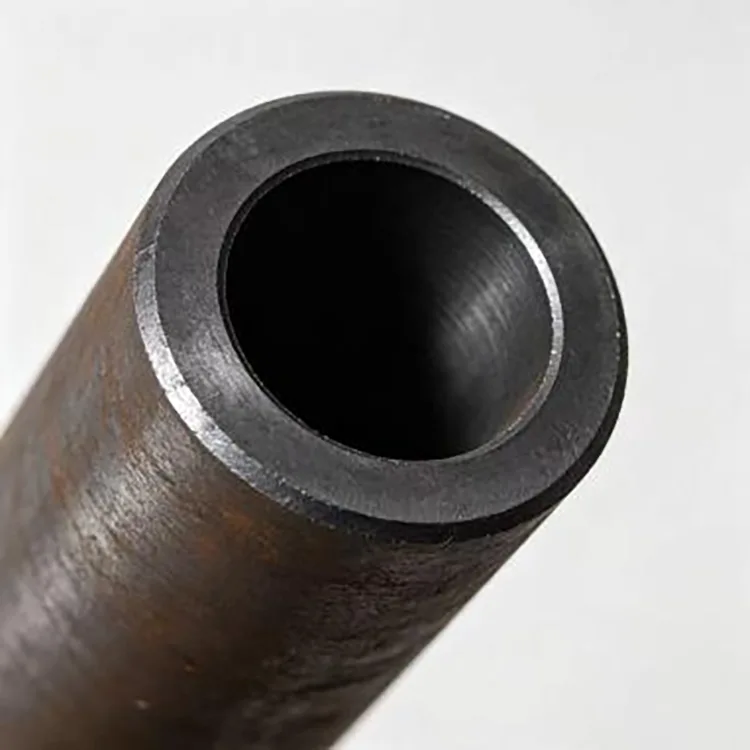

● Chanfreinage des extrémités des tuyaux
● Polissage des parois internes
● Autres exigences de traitement convenues
Pour les commandes techniques en gros, les acheteurs doivent fournir la qualité, la taille, l'épaisseur de paroi, la longueur, la température de fonctionnement, la pression de service, le fluide de service et les exigences d'inspection requises avant de proposer un devis.
Cela permet d'adapter les spécifications du tuyau à l'application réelle au lieu de citer uniquement en fonction du diamètre et de l'épaisseur de la paroi.
Pour le service à haute température, les informations suivantes doivent être confirmées avant l'achat :
|
Informations d'achat |
Pourquoi c'est important |
|
Qualité du matériau |
Détermine la température applicable et les exigences mécaniques |
|
Standard |
Définit les exigences en matière de matériaux, de fabrication et d’inspection |
|
Diamètre extérieur |
Détermine les dimensions du pipeline et les exigences de connexion |
|
Épaisseur de paroi |
Affecte directement la capacité de pression et l'installation |
|
Température de travail |
Critique pour la sélection des matériaux et de la durée de vie |
|
Pression de service |
Doit être pris en compte avec la température et l’épaisseur de la paroi |
|
Support de service |
Détermine la compatibilité des matériaux |
|
Longueur du tuyau |
Affecte les exigences d'installation et de découpe |
|
Exigence CND |
Important pour les applications d’ingénierie critiques |
|
Documents de contrôle |
Nécessaire pour l’acceptation et la traçabilité du projet |
Rongheng Intelligent Manufacturing (Tianjin) Import & Export Co., Ltd. fonctionne comme plate-forme de vente internationale de Tianjin Gefu Steel et travaille avec des ressources de fabrication d'acier à Daqiuzhuang, Tianjin, une zone importante de production et de distribution d'acier.
La gamme de fourniture couvre les tubes en acier sans soudure, les tubes en acier soudés, les tubes galvanisés, les profilés en acier et les produits de montage photovoltaïques. Cela permet à l'entreprise de gérer à la fois les achats de tubes en acier standard et les commandes de projets impliquant des matériaux, des dimensions, des exigences de traitement et d'inspection spécifiés.
Pour les commandes groupées, le calendrier de production est confirmé en fonction des spécifications du tuyau, de la quantité, des exigences de traitement et du plan de livraison. L'objectif est de maintenir le tuyau fourni conforme aux spécifications d'achat approuvées, de la production à l'expédition.
La principale différence n’est pas simplement de savoir si le tuyau est sans soudure. Le service à haute température à long terme nécessite que la qualité du matériau, la norme de fabrication, les propriétés mécaniques, la température de fonctionnement et la pression soient prises en compte ensemble. Un tuyau sans soudure à usage général ne doit pas automatiquement être considéré comme adapté à un service continu à haute température.
Oui, 20G selon GB 3087 ou ASTM A106 Gr.B peut être envisagé pour la plage de haute température continue de 350 à 425°C dans le schéma de sélection fourni. La sélection finale doit également tenir compte de la pression de conception, de l'épaisseur de la paroi, de la durée de fonctionnement et des exigences techniques applicables.
La pression nominale haute température spécifiée est de 10 MPa à une température constante de 425°C. La conception réelle du projet doit vérifier les exigences de pression par rapport aux dimensions des tuyaux, à la qualité du matériau, au code de conception et aux conditions de fonctionnement.
Oui. Une coupe à longueur fixe est disponible selon la commande confirmée. Le chanfreinage des extrémités des tuyaux et le polissage des parois internes peuvent également être organisés si nécessaire.
Oui. La documentation des tests non destructifs et de l'inspection peut être organisée en fonction des exigences de la commande et du projet. Les acheteurs doivent spécifier le niveau d'inspection requis avant la production.
Les informations les plus utiles sont la qualité du matériau, la norme applicable, le diamètre extérieur, l'épaisseur de paroi, la longueur du tuyau, la température de fonctionnement, la pression de service, le fluide de service, la quantité et les exigences d'inspection. Des dessins ou des spécifications de projet peuvent également être fournis lorsqu'un traitement supplémentaire est requis.
Non. Un fonctionnement à long terme au-dessus de 450 °C se situe en dehors de la plage recommandée pour les tuyaux en acier au carbone dans ce schéma de sélection. Les aciers alliés résistants à la chaleur tels que 15CrMoG ou 12Cr1MoVG doivent être évalués pour un service à haute température.
Le système de tuyauterie doit disposer d'une marge suffisante pour la dilatation thermique. Des brides haute température et des matériaux d'étanchéité appropriés doivent être sélectionnés, et les tuyaux froids ne doivent pas être alignés de force pendant l'installation. Une installation correcte permet de contrôler les contraintes thermiques, la déformation et les fuites pendant le fonctionnement.
Les spécifications du produit fournies indiquent une durée de vie revendiquée de plus de 8 ans en fonctionnement continu sans panne. La durée de vie réelle dépend de la température de fonctionnement, de la pression, du fluide, des conditions de corrosion, des cycles thermiques, de l'installation et de la maintenance. Les conditions du projet doivent donc être évaluées avant de déterminer la durée de vie prévue.
Pour ce type de conduites, les décisions d’achat ne se basent généralement pas uniquement sur le prix à la tonne. La qualité du matériau, la température nominale, l'épaisseur de la paroi, les exigences d'inspection, le traitement et la cohérence des lots affectent tous si le tuyau peut être accepté et installé correctement.
Rongheng combine les ressources de fabrication d'acier de Tianjin avec une expérience en matière de fourniture de projets internationaux, prenant en charge les spécifications standard ainsi que les exigences de coupe, de chanfreinage, de polissage et autres exigences de traitement confirmées à longueur fixe.
Pour un projet de pipeline à haute température, les acheteurs peuvent d'abord fournir la température de fonctionnement, la pression, le fluide et la norme requise. Rongheng peut alors faire correspondre les spécifications des tuyaux disponibles aux exigences d'achat et confirmer les conditions de matériau, d'inspection et de livraison appropriées avant la production.
