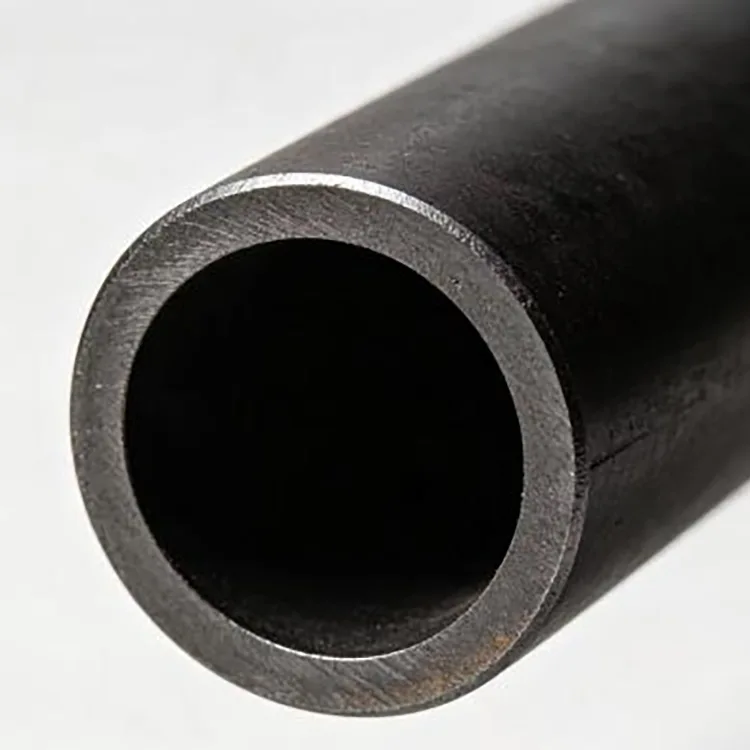

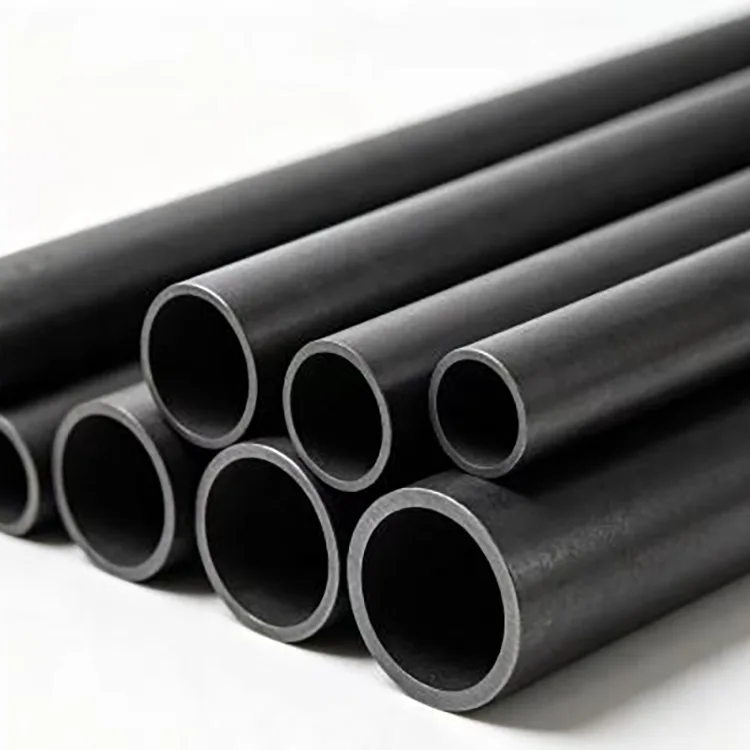

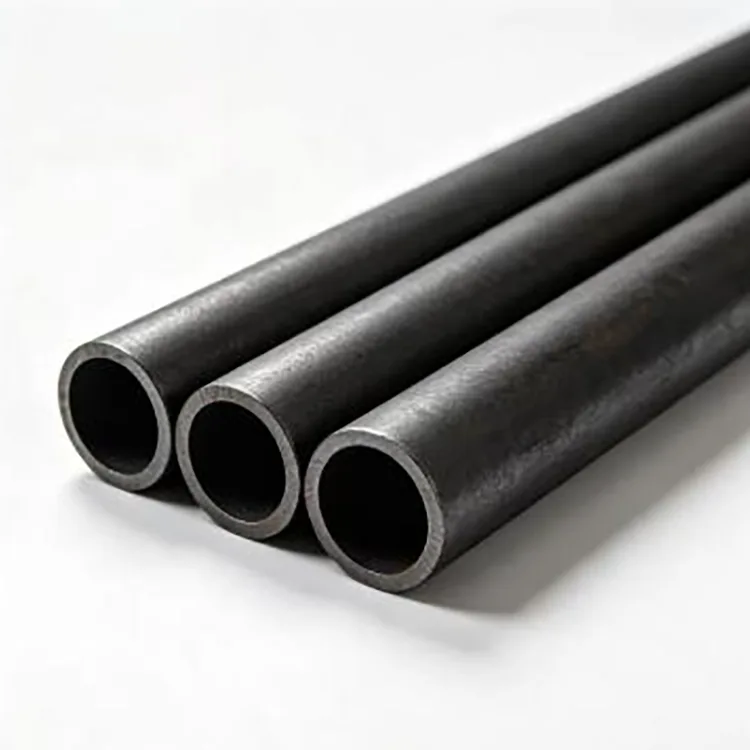

Tuyau en acier au carbone sans soudure

Les tuyaux en acier au carbone sans soudure sont formés sans cordon de soudure longitudinal. Les tubes laminés à chaud sont généralement sélectionnés pour des diamètres plus grands, des parois plus lourdes et pour une utilisation générale en ingénierie, tandis que les tubes étirés à froid sont utilisés lorsque des tolérances dimensionnelles plus strictes et une surface plus lisse sont requises.

Le tuyau peut être fourni conformément aux normes chinoises GB/T ou aux exigences ASTM, EN et JIS selon l'application et les spécifications d'achat.

Normes et matériaux

GB/T 8162-2018 reste la norme chinoise actuelle pour les tubes structurels en acier sans soudure, tandis que GB/T 8163-2018 est la norme actuelle pour les tubes en acier sans soudure destinés au service liquide.

La norme ASTM A53/A53M-24 couvre à la fois les tuyaux en acier sans soudure et soudés, tandis que la norme ASTM A106/A106M-26 couvre spécifiquement les tuyaux en acier au carbone sans soudure pour un service à haute température.

Les matériaux courants incluent 20#, 45#, Q355B (16Mn), 27SiMn et 40Cr. La sélection des matériaux doit être basée sur la résistance, l'usinabilité, la température, le milieu de service et les exigences de fabrication.

Gamme de tailles

Des dimensions spéciales, des tuyaux à paroi épaisse et des tolérances spécifiques au projet peuvent être produits selon des dessins ou des spécifications techniques.

Laminé à chaud ou étiré à froid ?

Pour les exigences de grand diamètre et de parois épaisses, les tubes sans soudure laminés à chaud constituent généralement le choix le plus pratique. Il est largement utilisé dans les éléments de structure, les équipements d'ingénierie et les applications industrielles générales où des tolérances dimensionnelles extrêmement strictes ne sont pas requises.

Les tubes sans soudure étirés à froid conviennent mieux aux tailles plus petites, aux tolérances plus strictes et aux applications d'usinage. Sa surface plus lisse et ses dimensions plus contrôlées peuvent réduire le travail d'usinage de pièces telles que les manchons, les bagues et les composants mécaniques.

Les deux processus ne correspondent pas simplement à des qualités différentes du même produit. Le choix doit être basé sur la taille requise, la tolérance, l'état de surface et le traitement en aval.

Choisir la bonne norme

Pour les éléments structurels, les structures mécaniques et la fabrication générale, les tuyaux sans soudure GB/T 8162 constituent le point de départ approprié.

Pour l'eau, le pétrole, le gaz et d'autres applications de service fluide, le tuyau doit être commandé selon une spécification de service fluide telle que GB/T 8163. Le fluide de service, la pression de conception, la température et les tests requis doivent être clairement indiqués dans le bon de commande.

Pour un service à haute température selon les exigences ASTM, A106/A106M est spécifiquement destiné aux tuyaux en acier au carbone sans soudure utilisés à des températures élevées.

Sélection des matériaux

L'acier au carbone 20# est un choix courant pour les applications générales d'ingénierie et de mécanique. Il présente une bonne usinabilité et soudabilité et convient à de nombreuses utilisations conventionnelles.

L'acier au carbone 45# a une résistance et une dureté plus élevées et est principalement sélectionné pour les arbres, les manchons et les pièces mécaniques usinées. Les exigences de soudage doivent être prises en compte avant de choisir cette qualité.

Le Q355B est couramment utilisé là où une résistance structurelle plus élevée est requise, notamment les structures lourdes, les machines et les applications d'ingénierie extérieures.

Le 27SiMn et le 40Cr sont des nuances d'alliage à plus haute résistance utilisées pour les composants hydrauliques et autres pièces mécaniques soumises à des exigences de résistance ou d'usure plus élevées.

Où il est utilisé

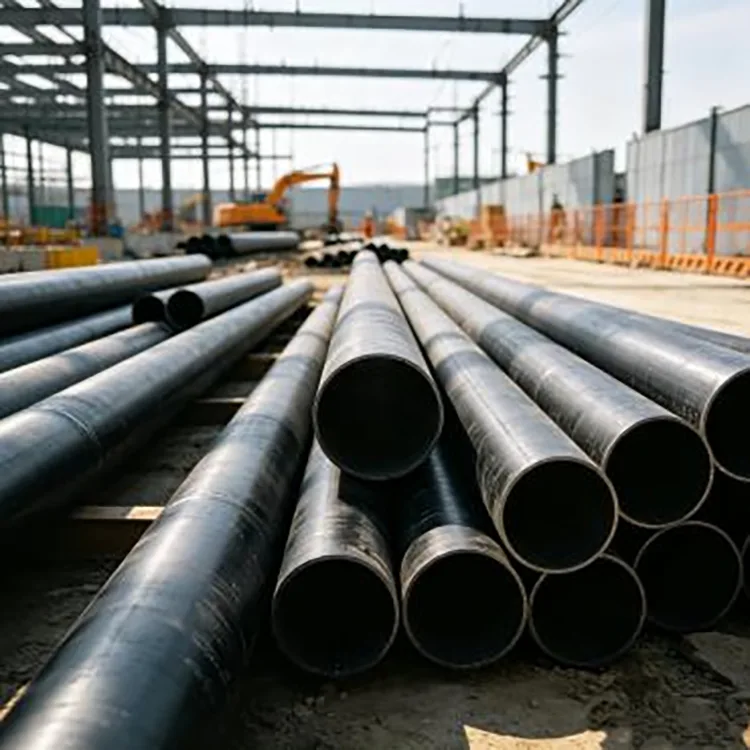

Ingénierie des structures

Structures d'installations industrielles, cadres de support, éléments de pont, supports d'équipement et autres ouvrages en acier porteurs.

Fabrication de machines

Châssis de machines, manchons d'arbre, ébauches de vérins hydrauliques, bagues, pièces d'équipement minier et composants de machines d'ingénierie.

Équipement lourd et transport

Châssis de véhicules, équipements de levage, machines agricoles et autres composants fabriqués nécessitant des sections en acier sans soudure.

Service fluide

Conduites d'eau, de pétrole, de gaz, de vapeur et de fluides industriels lorsque le tuyau est commandé conformément aux spécifications de service de fluide applicables.

Projets industriels et municipaux

Structures de support photovoltaïques, charpente métallique municipale, tuyauterie d'équipement, manchons et autres composants en acier fabriqués.

Épaisseur de paroi et sélection de tuyaux

Le diamètre extérieur à lui seul ne suffit pas pour sélectionner un tuyau sans soudure. L'épaisseur de la paroi affecte la résistance à la pression, la résistance à la déformation et la résistance globale de la section, mais l'épaisseur requise doit être calculée à partir des conditions de conception réelles.

Pour le service fluide, le calcul doit prendre en compte la pression de conception, la température, le diamètre interne, les propriétés des matériaux, la tolérance à la corrosion et le code de conception de tuyauterie applicable. Pour une utilisation structurelle, la charge, la portée, les conditions de support et le flambage doivent également être pris en compte.

C’est pourquoi un tuyau plus lourd n’est pas automatiquement le bon choix. Les spécifications doivent être adaptées aux conditions de service réelles.

Options de traitement et de surface

Nous fournissons la découpe, le revêtement d'extrémité, le biseautage, l'élimination de la rouille, la peinture, la galvanisation à chaud et d'autres traitements selon les exigences du projet.

Pour les pièces usinées, des tuyaux étirés à froid peuvent être fournis lorsqu'un contrôle dimensionnel plus strict est requis. Pour une utilisation structurelle extérieure, le traitement de surface peut être spécifié séparément en fonction du système de protection contre la corrosion requis.

Les commandes à l'exportation peuvent être regroupées, emballées et protégées contre l'humidité et la corrosion pour le transport maritime sur de longues distances.

Inspection

L'inspection peut être organisée en fonction de la norme sélectionnée et des exigences d'achat. Selon le produit et l'application, cela peut inclure la composition chimique, les propriétés mécaniques, l'inspection dimensionnelle, les essais hydrostatiques et les essais non destructifs.

Des documents d'inspection et une inspection par un tiers par SGS, BV ou TÜV peuvent également être organisés lorsque le projet l'exige.

Approvisionnement et commandes personnalisées

Les tailles standard peuvent être fournies à partir du stock disponible, le cas échéant. Nous traitons également les commandes de projets nécessitant des tailles mixtes, des quantités d'essai, des découpes à longueur fixe, des épaisseurs de paroi spéciales ou un traitement personnalisé.

Pour un devis, fournissez la norme ou l'application du tuyau, la qualité du matériau, le diamètre extérieur, l'épaisseur de paroi, la longueur, la quantité et le traitement requis. Pour les commandes à l’exportation, les exigences de destination et d’emballage doivent également être spécifiées.

FAQ

Q1 : Quelle est la différence entre les tuyaux sans soudure laminés à chaud et étirés à froid ?

Les tubes laminés à chaud sont généralement sélectionnés pour les diamètres plus grands, les parois plus épaisses et les applications d'ingénierie générale. Les tubes étirés à froid sont produits avec un processus d'étirage supplémentaire pour obtenir des dimensions plus serrées et une surface plus lisse, ce qui les rend plus adaptés à l'usinage de précision et aux composants mécaniques.

Q2 : Comment puis-je choisir entre GB/T 8162 et GB/T 8163 ?

Le GB/T 8162 est destiné à des fins structurelles, tandis que le GB/T 8163 est destiné au service liquide. La norme correcte doit être sélectionnée en fonction de l'utilisation réelle du tuyau plutôt qu'en fonction du diamètre ou de la qualité du matériau uniquement.

Q3 : Les tuyaux sans soudure sont-ils toujours requis pour les applications à haute pression ?

Pas nécessairement. La sélection des tuyaux dépend du code de conception, de la pression, de la température, du fluide, des dimensions, du matériau et de l'inspection requise. Lorsque les spécifications du projet exigent des tuyaux en acier au carbone sans soudure pour un service à haute température, la norme ASTM A106/A106M est une norme applicable.

Q4 : Le tuyau peut-il être coupé et traité avant expédition ?

Oui. La coupe de longueur fixe, le biseautage, le revêtement d'extrémité, le traitement de surface, la galvanisation et d'autres traitements peuvent être organisés selon les exigences de la commande.

Q5 : Pouvez-vous fournir des tuyaux sans soudure ASTM A53 ?

Oui. ASTM A53/A53M couvre à la fois les tuyaux en acier sans soudure et soudés, la commande doit donc clairement spécifier le type sans soudure lorsque cela est requis.
