Tubes d'huile sans soudure pour champs pétrolifères

Les tubes pétroliers sans soudure pour champs pétrolifères sont le tuyau à travers lequel les fluides produits se déplacent vers la surface ou les fluides injectés pénètrent dans la formation. Sa sélection est donc étroitement liée à la pression interne, à la composition du fluide, à la température, à la profondeur du puits, aux opérations de reconditionnement répétées et aux performances de connexion.

Contrairement au tubage, le tubage n’est normalement pas cimenté de manière permanente dans le puits. Il forme un fil amovible à l'intérieur du boîtier et peut être retiré lors d'opérations de maintenance, de stimulation ou de reconditionnement.

Normes et principales spécifications

API Spec 5CT couvre les caissons et les tubes, y compris les tailles de tuyaux, les épaisseurs de paroi, les qualités d'acier et les finitions d'extrémité. La 11e édition actuelle de l'API 5CT comporte des addenda et des errata ultérieurs, y compris l'errata 3 de juin 2026.

Pour les projets chinois, GB/T 19830-2023 est la norme actuelle pour les tuyaux en acier utilisés comme tubage ou tubage dans les puits de pétrole et de gaz.

L'API 5CT répertorie actuellement les qualités H40, J55, K55, N80, L80, C90, T95, P110 et Q125, ainsi que les raccords de tubes tels que les tubes non refoulés (NU), les tubes refoulés externes (EU) et les tubes à joint intégré (IJ).

Sélection des notes

Le H40 peut être utilisé pour certaines applications à faible charge et dans des puits peu profonds où sa résistance inférieure est suffisante.

J55 et K55 sont généralement spécifiés pour les puits conventionnels. Ils sont souvent sélectionnés là où le puits ne nécessite pas une qualité de résistance plus élevée.

Le N80 offre un niveau de résistance plus élevé pour un service conventionnel plus exigeant, mais une qualité plus élevée ne le rend pas automatiquement adapté aux environnements acides.

Le L80 est généralement sélectionné lorsque les propriétés des matériaux contrôlées et les exigences de service acide sont spécifiées. Le type exact de L80 doit être indiqué dans la commande.

Le P110 est utilisé là où une résistance plus élevée est requise, notamment dans les puits profonds et les conditions de production ou de stimulation exigeantes.

Les C90 et T95 peuvent être sélectionnés pour les applications à plus haute résistance où la conception du puits nécessite également les performances appropriées en service acide.

La qualité de l'acier doit être sélectionnée à partir de la conception réelle du puits plutôt que d'utiliser uniquement la profondeur comme facteur décisif.

Sélection des tubes d'huile par état du puits

Pour un puits doux conventionnel peu profond ou moyen, le J55 ou le K55 peuvent offrir un équilibre pratique entre résistance et coût.

Lorsque la profondeur du puits, la charge axiale, la pression ou les charges de stimulation augmentent, N80 ou P110 peuvent être envisagés en fonction de la conception du tubage et du tubage.

Pour les puits contenant du H₂S, la tubulure doit être sélectionnée spécifiquement pour les conditions de service acide. La qualité, la dureté, le traitement thermique et les exigences environnementales comptent tous. L'API 5CT contient des exigences spécifiques pour plusieurs qualités utilisées dans des services exigeants ; par conséquent, le simple fait de sélectionner une qualité à haute résistance ne constitue pas une qualification adéquate pour le service acide.

Pour les environnements riches en CO₂ et en chlorures, des tubes résistants à la corrosion tels que le L80 13Cr peuvent être envisagés lorsque les conditions du fluide du puits l'exigent. API maintient également une spécification distincte pour les produits sans soudure en alliage résistant à la corrosion utilisés comme boîtiers et tubes.

Connexion filetée

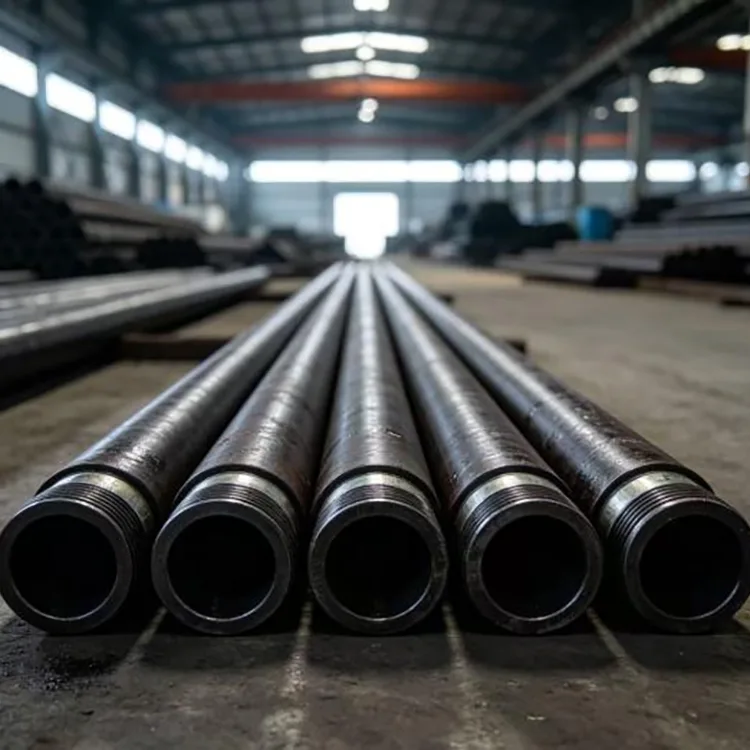

La connexion des tubes affecte le transfert de charge, l’étanchéité et la capacité à résister à des opérations répétées de fonctionnement et de traction.

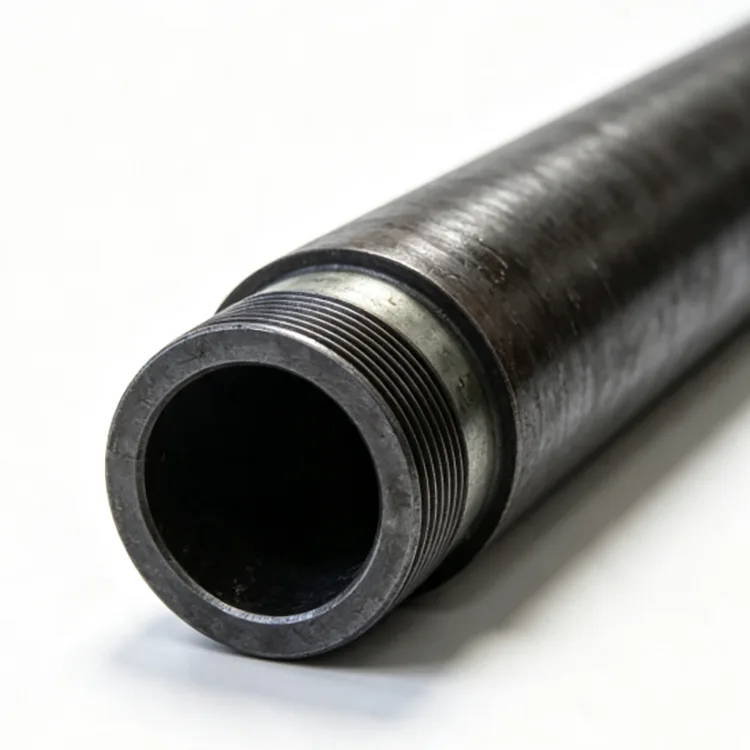

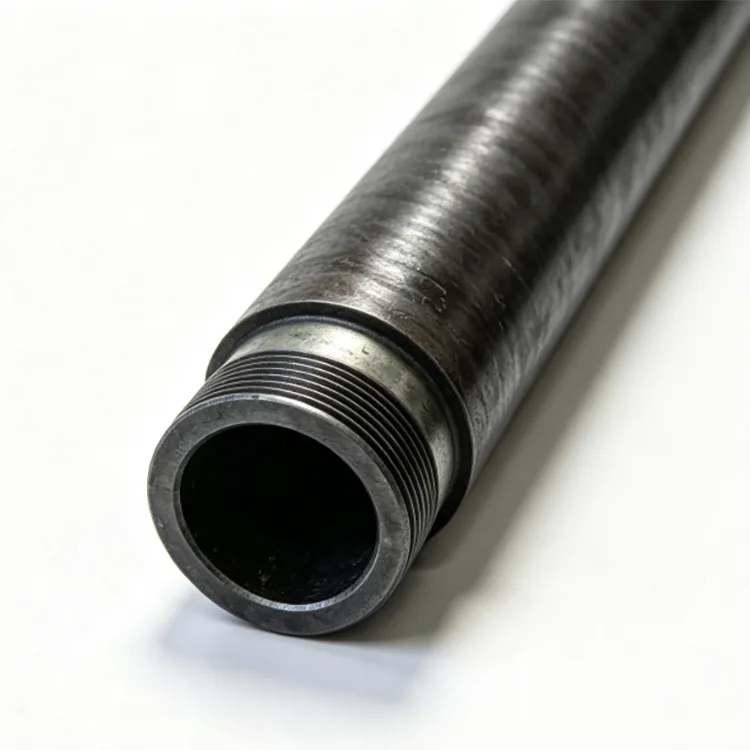

Le tube non contrarié NU a une extrémité de tube non contrariée et est couramment utilisé pour les puits conventionnels où ses performances de connexion sont suffisantes.

Les tubes à refoulement externe EU augmentent la section de connexion et sont généralement sélectionnés lorsqu'une capacité de traction plus élevée est requise.

Les connexions haut de gamme sont utilisées lorsque le puits nécessite une meilleure étanchéité aux gaz, une plus grande résistance aux chargements répétés ou des performances de pression et de température plus exigeantes. La connexion exacte doit être spécifiée par le projet plutôt que d'utiliser un nom de connexion propriétaire comme description générique du produit.

Processus de fabrication

Un itinéraire de production typique de tubes d'huile sans soudure pour champs pétrolifères comprend la préparation des billettes d'acier, le chauffage, le perçage, le laminage à chaud, le dimensionnement, le refroidissement, le redressage, la coupe, le traitement thermique si nécessaire, l'usinage du filetage et l'inspection finale.

Le traitement des filetages est particulièrement important car les tubes sont confectionnés et cassés à plusieurs reprises pendant le service. Les dimensions du filetage, l'ajustement de l'accouplement, l'état final et le calibrage doivent donc répondre à la norme spécifiée.

Inspection et contrôle qualité

Les exigences d’inspection dépendent de la qualité, des spécifications du produit et du bon de commande. Ils peuvent inclure la composition chimique, les propriétés de traction, la dureté, l'inspection dimensionnelle, les essais de dérive, les essais hydrostatiques et l'examen non destructif.

Pour les tubes filetés, l’inspection du filetage et le contrôle du calibre sont également importants. Les dossiers d'inspection et l'inspection par un tiers peuvent être organisés en fonction des exigences du projet.

Tube ou boîtier

Les tubes et le tubage sont tous deux utilisés dans le même puits mais effectuent des tâches différentes.

Le tubage fournit un support au puits de forage et une isolation de la formation et est normalement cimenté en place. Des tubes sont installés à l’intérieur du boîtier et assurent le chemin d’écoulement des fluides produits ou injectés. Les tubes peuvent être récupérés lors des opérations de reconditionnement.

Étant donné que leurs diamètres extérieurs, leurs charges, leurs connexions et leurs fonctions de conception sont différents, le boîtier et le tube ne sont pas interchangeables.

Applications typiques

Puits de production de pétrole

Utilisé pour transporter le pétrole brut et le gaz associé de la zone de production vers la surface.

Puits de gaz

Sélectionné en tenant compte des exigences de pression, de température, de composition du gaz et d’étanchéité des connexions.

Puits d'injection d'eau

Utilisé pour les chaînes d'injection où le matériau du tube et le raccordement doivent correspondre à la qualité de l'eau injectée et aux conditions de fonctionnement.

Opérations de stimulation et de reconditionnement

La sélection des tubes doit prendre en compte les courses répétées, les tractions, les cycles de pression et les charges de stimulation.

Puits horizontaux et profonds

Une plus grande attention est requise pour la charge axiale, le flambage, la traînée, les performances de connexion et les conditions de pression.

Longueur et livraison

Les longueurs de la gamme API peuvent être sélectionnées en fonction du programme de boîtiers et de tubes. R2 est largement utilisé pour les commandes de tubes standard, tandis que des joints R3 plus longs peuvent être envisagés lorsque la conception du puits et les conditions de manipulation le permettent.

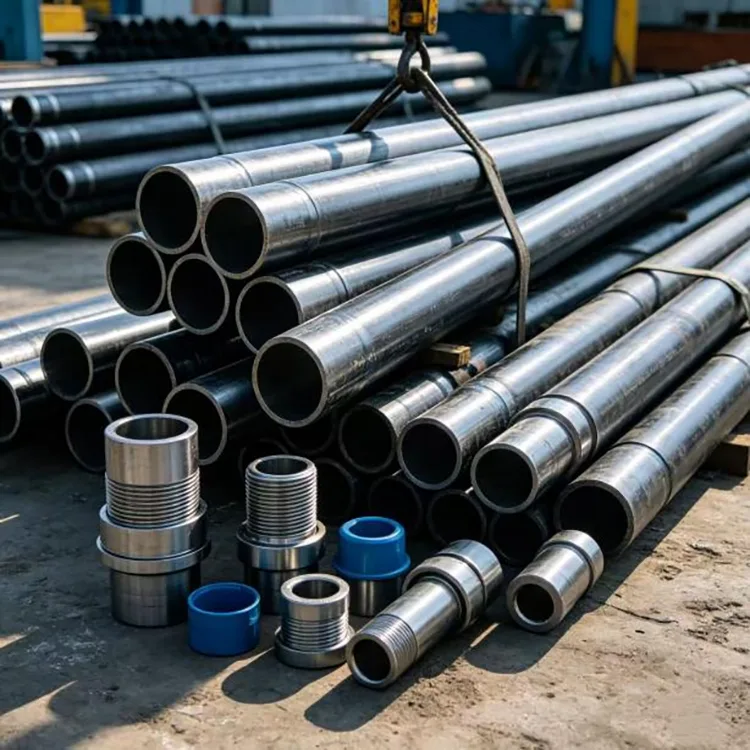

Les tubes peuvent être fournis à extrémité lisse ou filetés et couplés selon la connexion spécifiée. Des protège-fils et des regroupements appropriés sont disponibles pour le transport et le stockage.

Informations sur les achats

Pour un devis, indiquez la norme du tube, la qualité, le diamètre extérieur nominal, l'épaisseur de paroi ou la désignation du poids, le type de connexion, la plage de longueurs, la quantité et les conditions de service.

Pour les puits acides ou corrosifs, fournissez également des informations sur le H₂S, le CO₂, le chlorure, la température et la pression, le cas échéant. Cela permet de vérifier le matériau et la connexion par rapport à l'environnement d'exploitation réel plutôt que de les sélectionner uniquement en fonction de la profondeur.

FAQ

Q1 : Quelle est la principale différence entre les tubes d’huile sans soudure pour champs pétrolifères et le tubage ?

Le tubage est le support externe du puits de forage et le tuyau d'isolation de la formation, normalement cimenté en place. Des tubes sont installés à l’intérieur du boîtier et transportent les fluides produits ou injectés. Les tubes peuvent être retirés lors des opérations de reconditionnement.

Q2 : Les tubes sans soudure sont-ils le seul type autorisé pour les puits de pétrole ?

Non. L'API 5CT couvre à la fois les produits de boîtiers ou de tubes sans soudure et électrosoudés. Lorsque des tubes sans soudure sont requis, les spécifications d’achat doivent clairement indiquer le type de fabrication.

Q3 : Comment puis-je choisir entre les tubes NU et EU ?

Les tubes NU ont une connexion non perturbée et sont couramment utilisés pour les applications conventionnelles où la capacité de connexion est adéquate. Le tube EU a une extrémité refoulée vers l'extérieur et offre une section de connexion plus grande pour les applications nécessitant une plus grande capacité de traction. API 5CT reconnaît les connexions de tubes NU et EU.

Q4 : Les tubes P110 peuvent-ils être utilisés dans un puits acide ?

Ne déterminez pas l’adéquation du service aigre-doux uniquement à partir de la force. Le service H₂S nécessite la vérification de la qualité spécifiée, du traitement thermique, de la dureté et des conditions environnementales. Les tubes doivent être commandés conformément aux exigences applicables en matière de service acide.

Q5 : Quelles informations sont nécessaires pour sélectionner des tubes de pétrole sans soudure pour les champs pétrolifères ?

Les informations de base comprennent la taille du tube, l'épaisseur ou le poids de la paroi, la qualité de l'acier, la connexion, la longueur et la quantité. Pour une sélection technique appropriée, la profondeur du puits, la pression, la température et la composition du fluide doivent également être fournies.

Q6 : Les tubes peuvent-ils être fournis filetés et couplés ?

Oui. Les tubes peuvent être fournis avec des connexions API spécifiées telles que NU, EU ou IJ, ainsi que des connexions premium spécifiques au projet, le cas échéant.
