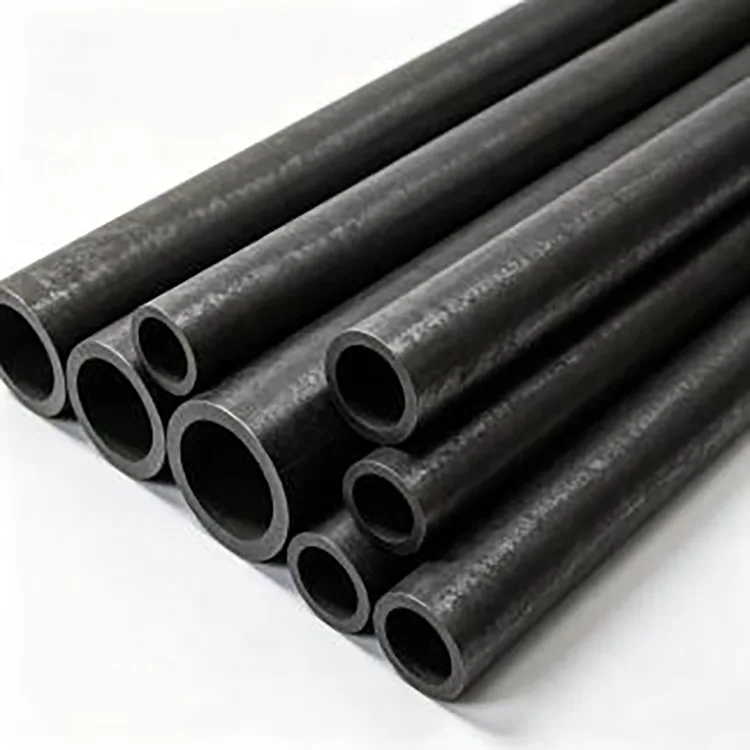

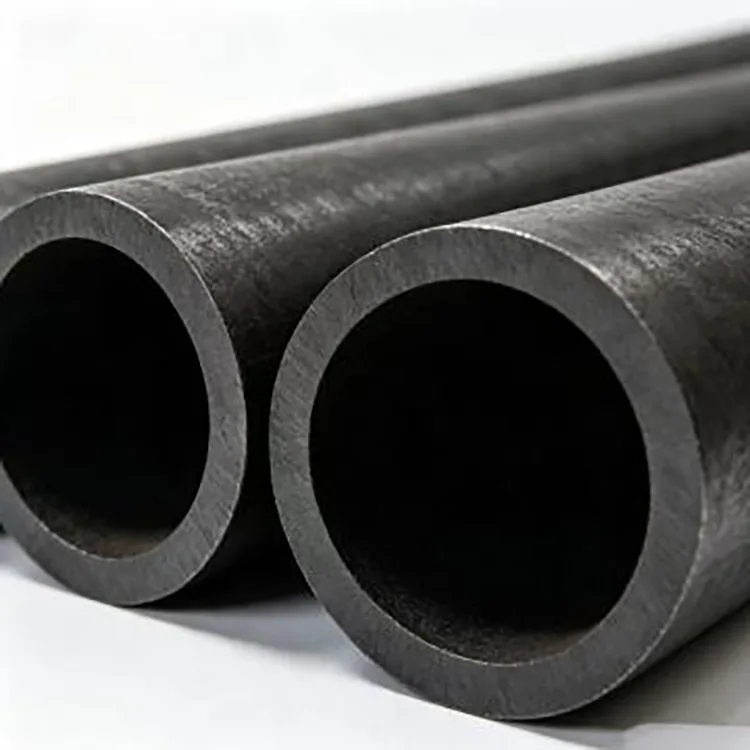

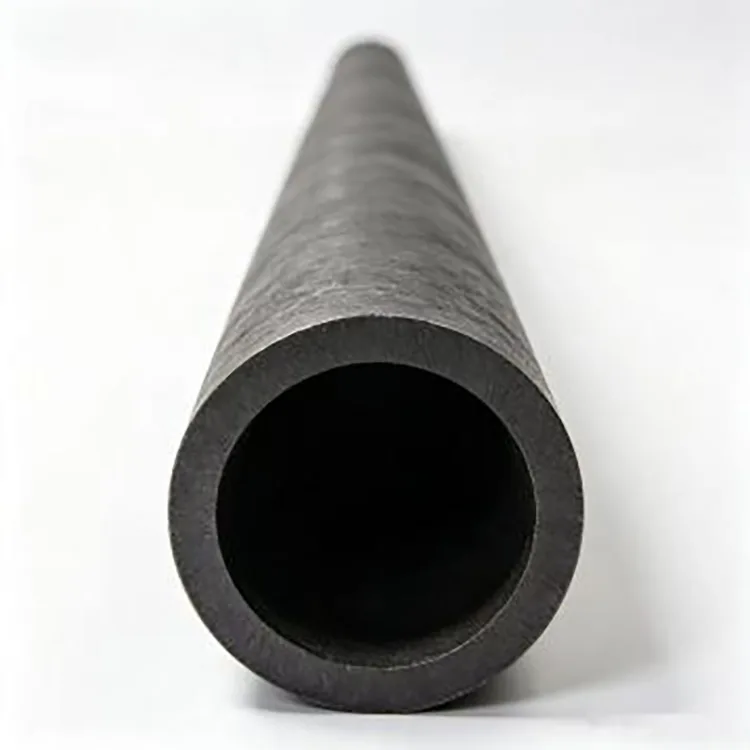

Tube de chaudière sans soudure

Les tubes de chaudière sans soudure sont utilisés dans les composants qui transportent de l'eau, de la vapeur ou d'autres fluides chauds lorsqu'ils sont exposés à la chaleur et à la pression. La qualité du matériau, l’épaisseur de paroi, la tolérance dimensionnelle et les exigences d’inspection doivent donc correspondre à la conception réelle de la chaudière. Pour cette raison, un tube de chaudière doit être sélectionné conformément à la norme de chaudière spécifiée plutôt que simplement remplacé par un tuyau en acier sans soudure général.

Normes et notes

Nous fournissons des tubes de chaudière selon la norme et l'application requises.

GB/T 3087-2022 est la norme chinoise actuelle pour les tubes en acier sans soudure pour les chaudières basse et moyenne pression, tandis que GB/T 5310-2023 est la norme actuelle pour les tubes en acier sans soudure pour les chaudières à haute pression.

GB/T 8162-2018 couvre les tubes sans soudure à des fins structurelles et GB/T 8163-2018 couvre les tubes en acier sans soudure pour le service liquide. Il s'agit de normes de produits différentes des normes dédiées aux tubes de chaudière et ne doivent pas être traitées comme des substituts directs lorsque la conception de la chaudière spécifie GB/T 3087 ou GB/T 5310.

Spécifications principales

Des épaisseurs de paroi non standard, des longueurs spéciales et des tubes à paroi épaisse peuvent être discutés en fonction de l'équipement de la chaudière et des dessins du projet.

Sélection des matériaux

Le 20G est largement utilisé pour les applications de chaudières conventionnelles où la température et la pression de conception répondent aux exigences applicables de la qualité et de la norme.

15CrMoG est une qualité de tube de chaudière en alliage Cr-Mo utilisée pour les services à température et pression plus élevées, y compris les équipements de puissance thermique et d'échange de chaleur.

Le 12Cr1MoVG est une autre qualité de tube de chaudière en alliage utilisée pour les applications à haute température et haute pression où les performances en fluage et à haute température sont importantes.

La qualité correcte doit être déterminée à partir de la température de fonctionnement, de la pression, du composant de la chaudière, du code de conception et de la durée de vie requise plutôt que de choisir par défaut le matériau le plus cher.

Fabrication et inspection

Les tubes de chaudière sans soudure sont produits par laminage à chaud ou étirage à froid sans soudure. La voie de fabrication est sélectionnée en fonction du diamètre requis, de l’épaisseur de paroi, de la précision dimensionnelle et de la qualité du matériau.

Pour les applications de chaudières, l'inspection peut inclure la composition chimique, les propriétés de traction, les essais d'impact si nécessaire, les essais hydrostatiques et les essais non destructifs conformément à la norme applicable et aux exigences d'achat. L’inspection des surfaces est également utilisée pour identifier les défauts tels que les fissures, les chevauchements, les coutures et autres imperfections pouvant affecter le service.

Applications de tubes de chaudière

Chaudières industrielles et de chauffage

Utilisé pour les tubes de paroi d'eau, les tubes économiseurs, les composants liés au surchauffeur, les bancs de tubes de convection et autres pièces de chaudière sous pression.

Centrales thermiques

Appliqué dans les surchauffeurs, les réchauffeurs, les économiseurs et les conduites de vapeur à haute température, avec des qualités d'alliage sélectionnées pour les conditions de fonctionnement requises.

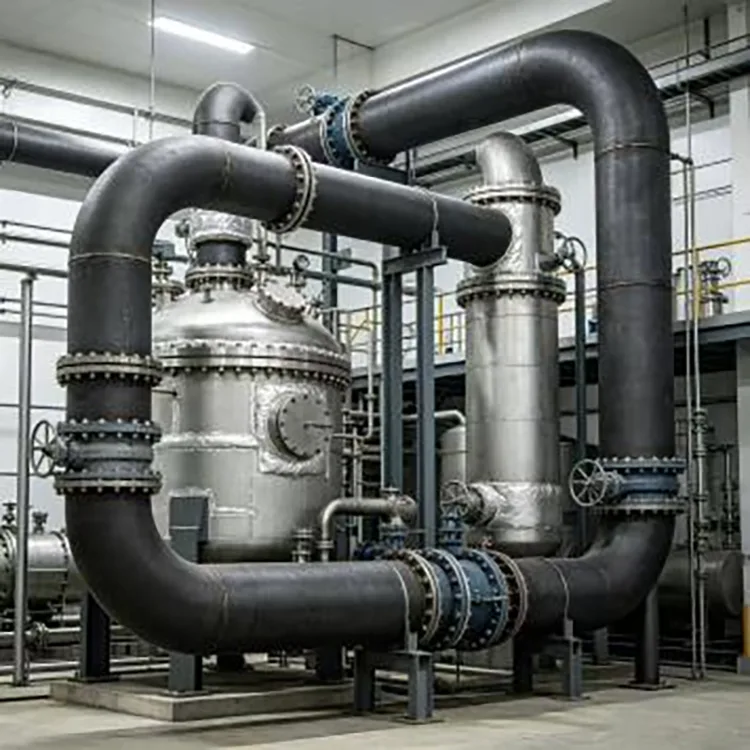

Équipement chimique et échangeur de chaleur

Utilisé dans les échangeurs de chaleur à haute température, les équipements de chauffage de processus et les tuyauteries sous pression associées où la norme spécifiée exige des qualités de chaudières ou de tubes résistants à la chaleur.

Équipement spécial

Également utilisé dans les chaudières de locomotives, les unités de chauffage, les équipements sous pression et autres systèmes thermiques nécessitant des spécifications dédiées aux tubes de chaudière.

Transformation et emballage

Le traitement disponible comprend la coupe à longueur fixe, la coupe à longueur aléatoire, le revêtement des extrémités, le biseautage, l'élimination de la rouille, l'huilage et le revêtement protecteur selon les exigences du projet.

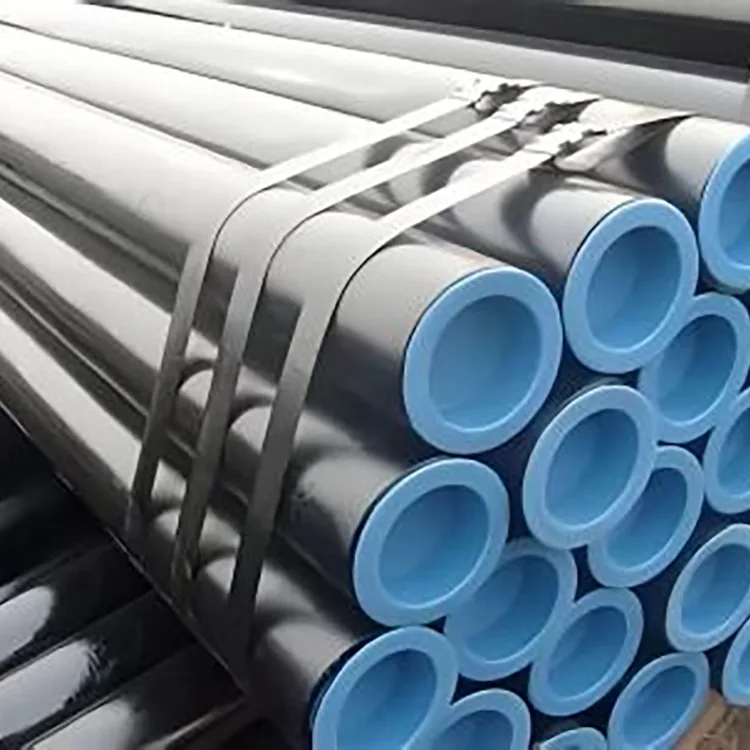

Pour les commandes à l'exportation, les tubes peuvent être regroupés et protégés contre l'humidité et la rouille pendant le transport maritime. Les détails de l'emballage peuvent être ajustés en fonction du chargement du conteneur, de la période de stockage et des conditions de destination.

Pourquoi nous choisir

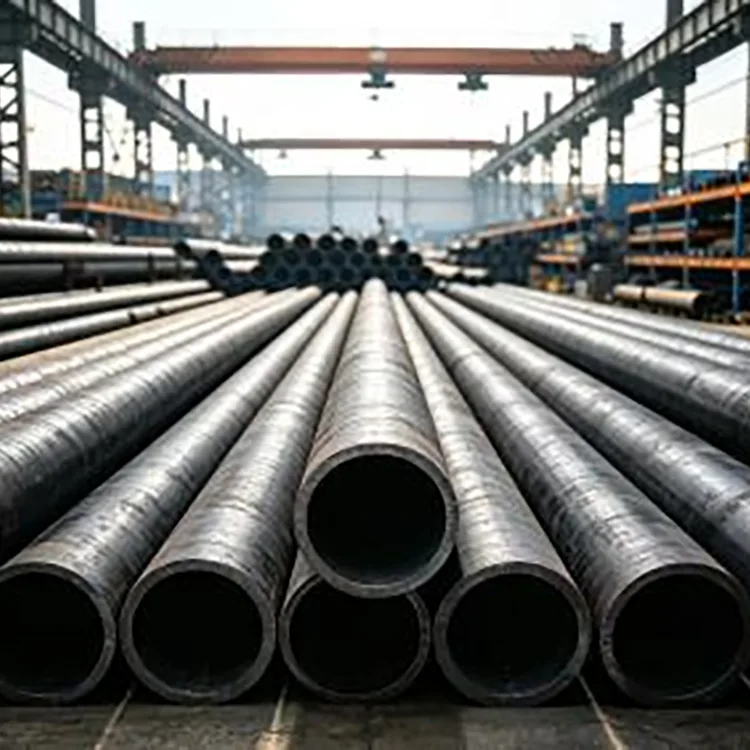

Basée dans la zone de production d'acier de Daqiuzhuang, notre chaîne d'approvisionnement couvre les tubes en acier sans soudure, les produits en acier au carbone et la transformation de l'acier associée. Nous pouvons organiser des tailles standard à partir des stocks disponibles ainsi qu'une production basée sur un projet pour des dimensions, matériaux et quantités spéciaux.

Pour les projets de chaudières en vrac, nous pouvons coordonner la sélection, la découpe, l’inspection, l’emballage et l’expédition des matériaux conformément aux spécifications d’achat. Une inspection par un tiers tel que SGS, BV ou TÜV peut également être organisée lorsque le projet l'exige.

FAQ

Q1 : Quelle est la principale différence entre le tube de chaudière sans soudure et le tuyau en acier sans soudure ordinaire ?

La principale différence réside dans la norme de produit applicable, les exigences en matière de matériaux, les exigences de fabrication et les exigences d'inspection. Le tube de chaudière est spécifié pour l'entretien des chaudières et des équipements thermiques, tandis que le tuyau structurel GB/T 8162 et le tuyau de service de fluide GB/T 8163 sont destinés à différentes applications. La sélection doit suivre la conception de l’équipement et la norme applicable.

Q2 : Comment choisir entre 20G, 15CrMoG et 12Cr1MoVG ?

Le choix dépend principalement de la température, de la pression, du composant de la chaudière et de la norme de matériau requise. Le 20G est couramment utilisé pour l’entretien des chaudières conventionnelles, tandis que le 15CrMoG et le 12Cr1MoVG sont utilisés pour les applications à température et pression plus élevées. La note finale doit être confirmée par rapport à la conception et à la norme de l'équipement.

Q3 : Quelle est la différence entre GB/T 3087 et GB/T 5310 ?

GB/T 3087 est destiné aux tubes sans soudure utilisés dans les chaudières basse et moyenne pression. GB/T 5310 concerne les tubes sans soudure utilisés dans les chaudières à haute pression et couvre des exigences plus strictes concernant les matériaux applicables et les conditions de service.

Q4: Can boiler tubes be custom processed?

Oui. Nous pouvons fournir des coupes à longueur fixe, des longueurs personnalisées, la préparation des extrémités, le chanfreinage, le traitement de surface et l'emballage spécifique au projet selon les spécifications d'achat et les dessins.
