RonghengfournituresProfilé en U formé à froidprofilés en acier pour supports d'équipements industriels, cadres structurels, supports de tuyaux, composants intégrés et autres applications de fabrication d'acier. Fabriquées par formage progressif de bandes d'acier à température ambiante, ces sections en forme de U offrent une combinaison pratique de géométrie contrôlée, d'utilisation efficace des matériaux et de dimensions personnalisables pour les projets nécessitant des composants en acier fiables et prêts à être installés.
Le profilé en U formé à froid est un profilé en acier fabriqué en pliant une bande d'acier à température ambiante en une section transversale en forme de U. Sa géométrie ouverte le rend adapté aux bases d'équipement, aux structures de guidage, aux cadres de support, aux enceintes et à divers assemblages fabriqués. Comparés aux sections conventionnelles plus lourdes, les profilés formés à froid peuvent fournir un équilibre résistance/poids utile lorsqu'ils sont correctement conçus pour les charges prévues. Rongheng propose des options d'acier Q235B et Q355B, des tailles de profilés U80 à U300, des épaisseurs de 0,8 à 3,0 mm et des longueurs standard de 6, 9 ou 12 mètres, sous réserve des spécifications du produit. Ce guide explique les méthodes de fabrication, les avantages pratiques, les applications, les spécifications techniques, les considérations d'achat et les exigences de maintenance pour aider les acheteurs à sélectionner le canal en acier adapté à leurs projets.
1. Qu'est-ce qu'un profilé en U formé à froid ?
2. Comment les profilés en U formés à froid sont-ils fabriqués ?
3. Quels sont les principaux avantages ?
4. Où est utilisé le profilé en U formé à froid ?
5. Quelles spécifications techniques sont les plus importantes ?
6. Canal en U formé à froid par rapport à l'acier à canal laminé à chaud
7. Comment choisir le bon canal en U
8. Contrôle qualité et maintenance
9. Questions fréquemment posées

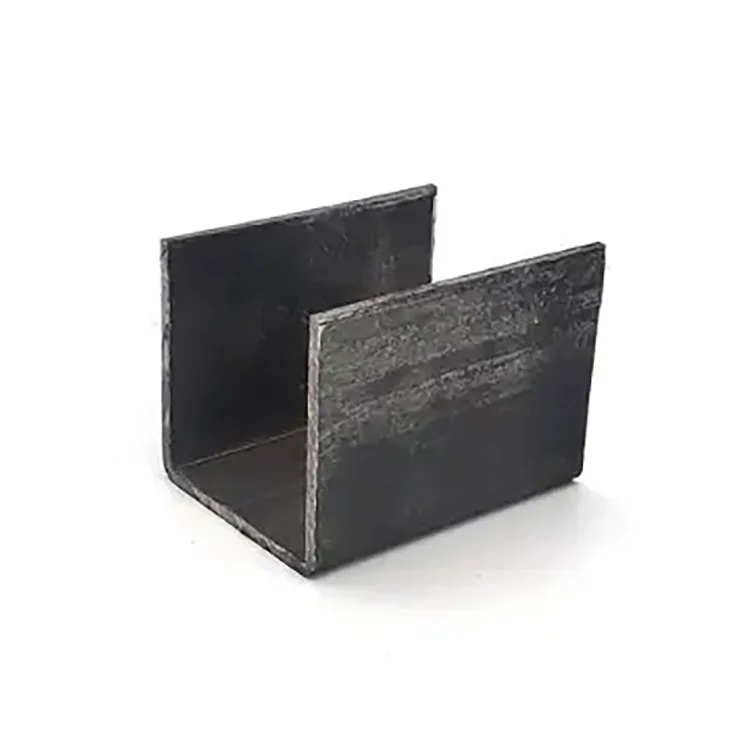

Le profilé en U formé à froid est une section en acier ouverte avec une âme centrale et deux brides s'étendant dans la même direction. Cette configuration crée un profil en forme de U qui peut être intégré dans des structures de support, des ensembles de montage, des cadres d'équipement et d'autres composants fabriqués.
Contrairement à l'acier profilé laminé à chaud, qui obtient sa forme par laminage à haute température, le profilé en U formé à froid est produit en pliant progressivement une bande d'acier à température ambiante. Cette méthode de fabrication permet d'adapter les dimensions du profil et la géométrie des brides à des applications spécifiques.
Les canaux formés à froid sont particulièrement utiles lorsqu'un projet nécessite des composants en acier relativement légers, des dimensions reproductibles et une fabrication simple. Leurs performances dépendent de la qualité de l'acier, de l'épaisseur, de la géométrie de la section, de la conception des connexions et des charges appliquées. Par conséquent, la sélection d’un profil approprié nécessite plus que simplement comparer ses dimensions extérieures.
Rongheng fournit des profilés en acier formés à froid pour les applications industrielles et structurelles, avec des options standard et personnalisées disponibles en fonction des exigences du projet. Les acheteurs peuvent consulter les informations sur le produit U-Channel formé à froid pour évaluer les spécifications et les services de traitement disponibles.
Le processus de fabrication est conçu pour convertir une bande d'acier plate en un profil à section ouverte cohérent. En fonction de la ligne de production et des exigences de la commande, les principales étapes comprennent généralement les opérations de préparation des matériaux, de formage, d'inspection dimensionnelle et de finition.
La production commence avec des bandes d'acier sélectionnées en fonction de la qualité, de l'épaisseur, des propriétés mécaniques et de l'application requises. Rongheng répertorie les Q235B et Q355B parmi ses options de matériaux disponibles pour cette gamme de produits.
La qualité appropriée doit être confirmée par rapport à la norme de conception applicable et aux spécifications du projet plutôt que sélectionnée uniquement sur la base de la résistance nominale.
La bande d'acier passe à travers une séquence de rouleaux de formage qui créent progressivement l'âme centrale et les brides. Le formage progressif répartit la déformation sur plusieurs étapes, aidant ainsi à établir la géométrie transversale requise.
L'alignement des rouleaux, la cohérence des matériaux et l'état de l'outillage peuvent affecter la rectitude, les angles de bride et l'uniformité dimensionnelle.
Une fois le profil requis formé, il peut être coupé aux longueurs spécifiées. Selon la commande, un traitement supplémentaire peut inclure des trous pré-percés, des fentes et d'autres dimensions personnalisées conçues pour simplifier l'installation.
Les sections finies doivent être vérifiées par rapport aux spécifications convenues. Les points d'inspection pertinents peuvent inclure les dimensions de l'âme, les dimensions des brides, l'épaisseur, la longueur, la rectitude et l'état de la surface visible.
Confirmez le plan d'inspection et la documentation applicables auprès du fournisseur avant la production, en particulier pour les projets avec des tolérances dimensionnelles strictes ou des exigences de conformité structurelle.
Le formage à froid permet aux fabricants de produire des profilés à partir de bandes d'acier sans utiliser le même procédé de formage à chaud que les canaux laminés à chaud conventionnels. Pour les applications où la conception permet des sections relativement fines, cette approche peut réduire le poids des composants et la consommation de matériaux.
Cependant, un acier plus fin n’est pas automatiquement plus économique. La conception finale doit tenir compte de la capacité de charge, du flambement local, de la flèche, de la résistance des connexions et de la durée de vie requise.
Le profilage progressif prend en charge des dimensions de section transversale reproductibles au fil des séries de production. La cohérence est importante lorsque plusieurs canaux doivent s'aligner avec des supports, des fixations, des plaques de montage ou d'autres composants en acier.
Pour les entrepreneurs en fabrication, la cohérence dimensionnelle peut réduire les difficultés de montage et les ajustements inutiles lors de l’assemblage.
Le profil ouvert en forme de U offre des surfaces accessibles pour le positionnement et la connexion. Selon la conception, il peut être découpé, percé, poinçonné ou incorporé dans des assemblages soudés.
Les longueurs prédécoupées et les trous positionnés avec précision peuvent également réduire certains traitements secondaires sur le site d'installation, à condition que les détails de fabrication aient été confirmés avant la fabrication.
Les projets industriels partagent rarement des exigences dimensionnelles identiques. Des longueurs personnalisées, des positions de trous, des fentes et des dimensions non standard peuvent aider à adapter un canal à un cadre de support ou à un ensemble d'équipement particulier.
Les acheteurs doivent fournir des dessins techniques ou des spécifications dimensionnelles claires pour garantir que la section fournie correspond à l'installation prévue.
L'acier formé à froid peut offrir un équilibre résistance/poids efficace lorsque sa géométrie et son épaisseur sont adaptées aux charges prévues. La performance structurelle finale ne dépend pas seulement de la qualité de l'acier : la profondeur de l'âme, la largeur de la bride, l'épaisseur, la longueur non supportée, le contreventement et les détails de connexion sont tous importants.
Pour les applications porteuses, les ingénieurs doivent vérifier la section à l'aide de la norme de conception applicable plutôt que de se fier aux descriptions générales des produits.
Le profil ouvert rend le profilé en U formé à froid adapté à une large gamme d'applications industrielles et de fabrication en intérieur.
Pour les installations extérieures, les environnements humides ou les endroits exposés à des substances corrosives, les acheteurs doivent évaluer la nécessité d'une galvanisation, d'une peinture ou d'un autre système de protection contre la corrosion approprié. Une section formée à froid non revêtue ne doit pas automatiquement être considérée comme adaptée à une exposition extérieure à long terme.
Le choix du canal en U approprié nécessite une compréhension claire de la gamme de profils disponible et des conditions de travail réelles. Les informations sur les produits répertoriés par Rongheng fournissent les spécifications de référence suivantes.
| Article de spécification | Option disponible | Considération d'achat |
|---|---|---|
| Taille du profil | U80–U300 | Confirmez la profondeur exacte de l'âme, les dimensions de la bride et le dessin de coupe. |
| Nuance d'acier | Q235B, Q355B | Faites correspondre la qualité aux charges de conception et aux normes applicables. |
| Épaisseur de paroi | 0,8 à 3,0 mm | Vérifiez les exigences de charge, le flambage local et les performances de connexion. |
| Longueur standard | 6 m, 9 m ou 12 m | Sélectionnez des longueurs adaptées aux plans de transport et d’installation. |
| Service de découpe | Découpe personnalisée disponible | Confirmez la longueur finie et la tolérance dimensionnelle. |
| Traitement des trous | Trous et fentes pré-perforés disponibles | Fournir des dessins de diamètre, d’espacement et de position des trous. |
| Dimensions non standards | Des exigences personnalisées peuvent être discutées | Confirmez la faisabilité, l’outillage, le coût et le délai de livraison. |
| Protection des surfaces | Confirmer la finition requise auprès du fournisseur | Tenez compte de l’humidité, de l’exposition à la corrosion et des besoins d’entretien. |
Important:Ces spécifications constituent une référence pour la sélection des produits et ne remplacent pas une fiche technique spécifique au projet. Confirmez les dimensions exactes de la section, les tolérances, les certificats de matériaux, la finition de surface et les normes applicables dans la documentation d'achat.
Les sections de profilés formées à froid et laminées à chaud jouent un rôle pratique dans la fabrication de l'acier. Le meilleur choix dépend des exigences structurelles, des dimensions disponibles, des tolérances de fabrication et du coût du projet.
| Facteur de comparaison | Profilé en U formé à froid | Acier pour profilés laminés à chaud |
|---|---|---|
| Méthode de fabrication | Bande d'acier formée progressivement à température ambiante | Acier façonné par un processus de laminage à chaud |
| Conception de section typique | Souvent adapté aux profils légers et à parois relativement fines | Couramment disponible dans les sections de canaux structurels conventionnels |
| Personnalisation dimensionnelle | La géométrie et le traitement du profil peuvent être adaptés aux exigences spécifiées | La sélection suit généralement les gammes de sections laminées disponibles, avec une fabrication supplémentaire si nécessaire |
| Considérations de poids | Peut réduire le poids là où la conception permet des sections plus fines | Souvent sélectionné pour les applications structurelles plus lourdes nécessitant des propriétés de section appropriées |
| Utilisations typiques | Supports d'équipement, cadres, guides et fabrication en acier léger | Cadres structurels, supports et applications nécessitant des sections plus lourdes appropriées |
| Exigences de conception | Vérifier le flambement local, la flèche, les connexions et les propriétés de section | Vérifiez les propriétés des sections, le chargement, les connexions et les normes structurelles applicables. |
Aucune des deux méthodes de fabrication n’est universellement supérieure. Les profils formés à froid peuvent être avantageux pour les applications légères et la fabrication personnalisée, tandis que les canaux laminés à chaud peuvent être plus appropriés pour les projets nécessitant des sections plus lourdes. Les ingénieurs doivent comparer les propriétés réelles des sections et la capacité de conception vérifiée avant de prendre une décision finale.
Une décision d'achat fiable commence par l'application plutôt que par le seul nom du produit. Les étapes suivantes peuvent aider les chefs de projet, les ingénieurs et les équipes d'approvisionnement à définir leurs exigences.
Identifiez les charges, la portée non prise en charge, les conditions de support, la disposition des connexions et l'environnement de service attendu. Pour les applications structurelles, fournissez ces détails à l'ingénieur responsable afin que la section puisse être sélectionnée et vérifiée de manière appropriée.
Spécifiez la profondeur de l'âme, la largeur de la bride, l'épaisseur du matériau, l'angle de la bride et toute exigence géométrique supplémentaire. Une étiquette de taille de section à elle seule ne peut pas décrire toutes les dimensions nécessaires à une fabrication précise.
Q235B et Q355B sont des options disponibles répertoriées pour la gamme de profilés en U formés à froid de Rongheng. La qualité appropriée doit être sélectionnée en fonction du calcul de conception, de la norme de matériau applicable et de la documentation du projet.
Déterminez les longueurs requises, l'emplacement des trous, les fentes et autres détails de traitement avant de passer la commande. Des dessins complets aident à réduire les modifications sur le site et à éviter les inadéquations entre les profils livrés et les composants d'installation.
Les équipes d’approvisionnement doivent évaluer le coût complet, y compris :
Cette approche aide les acheteurs à comparer les devis de manière cohérente et à identifier l'option la plus appropriée pour le projet.
La qualité des produits affecte l'efficacité de l'installation, les performances structurelles et la fiabilité à long terme des assemblages fabriqués. Les acheteurs doivent établir des exigences d’inspection claires avant le début de la fabrication.
Vérifiez la profondeur de l'âme, la largeur de la bride, l'épaisseur, la longueur totale, la rectitude et d'autres dimensions critiques par rapport au dessin approuvé. Pour les composants utilisés dans les assemblages, la compatibilité dimensionnelle est particulièrement importante.
Confirmez la nuance d'acier et demandez la documentation relative aux matériaux pertinente lorsque le projet l'exige. L'identification et la traçabilité des matériaux peuvent être importantes pour les applications réglementées ou porteuses.
Inspectez le profil pour déceler tout dommage visible, déformation et conditions susceptibles d'interférer avec la fabrication ou le revêtement. Si une protection contre la corrosion est spécifiée, confirmez le type de revêtement et les critères d’inspection applicables.
Pour les applications structurelles exigeantes, l’inspection et l’acceptation doivent suivre les spécifications du projet et les normes d’ingénierie applicables. Les exigences de maintenance doivent refléter l'environnement de service réel et le système de protection de surface sélectionné.
Le profilé en U formé à froid est produit en pliant progressivement une bande d'acier à température ambiante, tandis que l'acier pour profilé laminé à chaud conventionnel est façonné par laminage à chaud. Les sections formées à froid sont souvent utilisées pour les profilés légers et la fabrication personnalisée, tandis que les profilés laminés à chaud sont généralement sélectionnés pour les applications structurelles plus lourdes. Le choix approprié dépend des dimensions requises, des propriétés de la section et des charges de conception.
Rongheng répertorie Q235B et Q355B comme options de matériaux disponibles pour sa gamme de produits de canaux en U formés à froid. Les acheteurs doivent confirmer la qualité requise, les propriétés mécaniques, la documentation des matériaux et les normes applicables avant de commander.
Oui. Les options répertoriées incluent des découpes personnalisées, des trous pré-perforés, des fentes et des dimensions non standard sous réserve de confirmation. Les acheteurs doivent fournir des dessins détaillés, des dimensions, des quantités et des exigences de traitement afin que le fournisseur puisse évaluer la faisabilité et les détails du devis.
Il peut être utilisé à l’extérieur lorsque le matériau, la conception structurelle et le système de protection contre la corrosion sont adaptés à l’environnement. L'acier non revêtu peut nécessiter une protection supplémentaire contre l'humidité et l'exposition à la corrosion. Les acheteurs doivent confirmer le traitement de surface disponible et les conditions de service attendues auprès du fournisseur.
La sélection dépend de la charge appliquée, de la portée, des conditions de support, de la conception des connexions, de la qualité de l'acier et des exigences structurelles applicables. Pour les applications porteuses, un ingénieur qualifié doit vérifier les propriétés de la section et la capacité structurelle. Rongheng peut examiner les dimensions spécifiées et les informations sur le projet pour aider à identifier les options de produits appropriées.
Fournissez la taille de profil requise, les dimensions de l'âme et de la bride, l'épaisseur, la qualité d'acier, la longueur, la quantité, la finition de surface et toutes les exigences en matière de trous ou de fentes. Pour les projets structurels, incluez les dessins pertinents, l’application prévue et les normes techniques. Ces détails aident le fournisseur à préparer un devis et une proposition de livraison plus précis.
Le profilé en U formé à froid est un profilé en acier pratique pour les supports d'équipement, les cadres industriels, les structures de guidage, les composants intégrés et d'autres applications de fabrication où la géométrie de la section, l'efficacité des matériaux et la compatibilité de l'installation sont importantes. Le choix du bon produit nécessite un examen attentif de la qualité de l'acier, de l'épaisseur, des dimensions du profilé, des charges appliquées, de l'exposition à la corrosion et des exigences de traitement. Rongheng propose des options Q235B et Q355B, des tailles de profil U80-U300 et des services de traitement personnalisés selon les spécifications confirmées. Si vous recherchez des profilés en acier pour un projet industriel, un assemblage d'équipement ou une exigence de fabrication personnalisée,Contactez-nouspour discuter de vos dessins, de vos exigences techniques, de la quantité commandée et de vos attentes en matière de livraison. Une spécification clairement définie constitue la première étape vers une solution d’approvisionnement en acier fiable et rentable.
